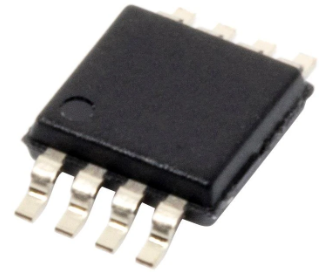

HMC1031MS8ETR时钟发生器的规格参数、特性应用及引脚图

2024/12/30 13:37:30
浏览次数: 9

HMC1031MS8E、外部环路滤波器和VCXO形成完整的时钟发生器解决方案，适用于低频抖动清除器和参考时钟产生应用。

HMC1031MS8ETR时钟发生器的规格参数、特性应用及引脚图

HMC1031MS8E集成了支持1/5/10分频比的低功率整数N分频器，它通过外部硬件引脚控制，无需串行端口。集成鉴相器和电荷泵的工作频率高达140 MHz，最大VCXO输入为500 MHz，确保符合各种系统时钟和VCXO频率要求。其它功能包括专用硬件引脚上集成锁定检测指示器及内置省电模式。

HMC1031MS8E采用8引脚MS8E SMT封装。

规格参数

输出端数量:1 Output

最大输出频率:500 MHz

最大输入频率:500 MHz

封装 / 箱体:MSOP-8

占空比 - 最大:60 %

工作电源电流:1.95 mA

最小工作温度:- 40 C

最大工作温度:+ 85 C

工作电源电压:3.3 V

输出类型:CMOS

单位重量:140 mg

点击购买：HMC1031MS8E

特性

• 低功耗： 195 mA（典型值）

• 高鉴频鉴相器速率： 140 MHz

• 硬件引脚可编程时钟倍频系数： x1/ x5/ x10

• 锁定检测指示器

• 省电模式：0.8 µA（典型值）• 8引脚MSOP封装： 4.9 mm × 3.0 mm

应用

• 低抖动时钟发生

• 低带宽抖动衰减

• 低频PLL

• 频率转换

• OCXO频率乘法器

• 10MHz设备锁相、干净高频参考

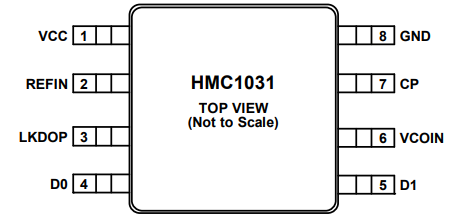

引脚图
