AD9656是一款4通道、16位、125 MSPS模数转换器(ADC)电子元器件，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。 该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
AD9656采用符合RoHS标准的56引脚LFCSP封装。
规格参数
分辨率:16 bit
通道数量:4 Channel
接口类型:SPI
采样比:125 MS/s
模拟电源电压:1.8 V
数字电源电压:1.8 V
SNR – 信噪比:80.1 dBFS
最小工作温度:- 40 C
最大工作温度:+ 85 C
工作电源电压:1.8 V
产品类型:ADCs - Analog to Digital Converters
参考类型:Internal
参考电压:1.4 V
电源电压-最大:1.8 V
电源电压-最小:1.8 V
单位重量:226.645 g
点击购买：AD9656BCPZ-125
特性
• 信噪比(SNR)：79.9 dBFS（16 MHz，VREF = 1.4 V）
• 信噪比(SNR)：78.1 dBFS（64 MHz，VREF = 1.4 V）
• 无杂散动态范围(SFDR)：86 dBc（至奈奎斯特频率，VREF= 1.4 V）
• JESD204B Subclass 1编码串行数字输出
• 灵活的模拟输入范围：2.0 V p-p至2.8 V p-p
应用
医学超声和MRI
高速成像
正交无线电接收机
分集无线电接收机
便携式测试设备

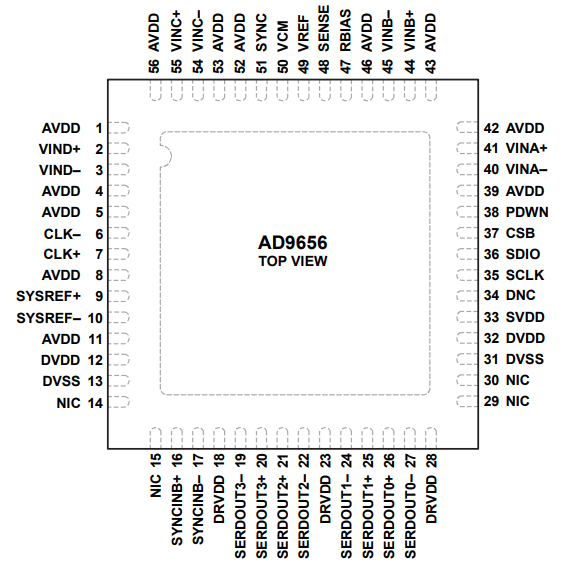

引脚图
