AOZ1360AIL智能负载开关的特性应用及引脚图

2024/12/30 13:56:46
浏览次数: 9

AOZ1360是一种高压侧负载开关电子元器件，适用于需要电路保护的应用。该设备在5.5V至28V的电源电压下运行。内部限流电路保护输入电源电压免受大电流负载的影响。电流限制可以用外部电阻器设置。AOZ1360提供热保护功能，限制过度功耗。该设备采用内部软启动电路来控制与热插拔事件相关的高电容性负载引起的涌入电流。它具有220μA的低静态电流，关机时电源电流降至1uA以下。

AOZ1360提供SO-8或DFN-10 4 mm x4 mm封装，可在a-40C至+85 C的温度范围内运行。

特性

35mΩ最大导通电阻

可编程电流限制

5.5V至28V工作输入电压

低静态电流

欠压锁定

热关断保护

2.5kV ESD额定值

提供SO-8或DFN-10封装

应用

笔记本电脑

热插拔电源

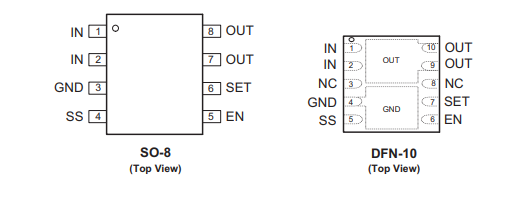

引脚图
