ADM2483BRWZ差分总线收发器的规格参数、特性应用及引脚图

2024/12/31 9:46:25
浏览次数: 13

ADM2483差分总线收发器是一款集成式电气隔离电子元器件，设计用于平衡、多点总线传输线路的双向数据通信。它符合ANSI EIA/TIA-485-A和ISO 8482:1987(E)标准。该器件采用ADI公司的iCoupler技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。器件逻辑端采用5 V或3 V电源供电，总线端则采用5 V电源供电。

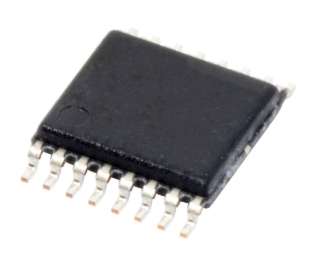

ADM2483BRWZ差分总线收发器的规格参数、特性应用及引脚图

ADM2483压摆率受限以减小端接不当传输线路的反射。受控的压摆率将数据速率限制在500 kbps。该器件的输入阻抗为96 kΩ，允许总线上最多连接256个收发器。其驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口。当驱动器禁用时，或者当VDD1或VDD2 = 0 V时，该端口向总线提供的负载极小。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。

接收器输入具有真故障安全特性，当输入开路或短路时，可确保接收器输出保持逻辑高电平。这样，通信开始之前以及结束时，可保证接收器输出处于已知状态。

限流和热关断特性可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。

规格参数

通道数量:3 Channel

极性:Unidirectional

数据速率:500 kb/s

绝缘电压:2500 Vrms

电源电压-最大:5.5 V

电源电压-最小:2.7 V

工作电源电流:2.5 mA

传播延迟时间:620 ns

最小工作温度:- 40 C

最大工作温度:+ 85 C

工作电源电压:5 V

支持协议:RS-485

单位重量:666 mg

点击购买：ADM2483BRWZ

特性

• 集成电气数据隔离的RS-485收发器

• 符合ANSI TIA/EIA RS-485-A和ISO 8482：1987(E)标准

• 数据速率：500 kbps

• 限摆率驱动器输出

• 低功耗工作：2.5 mA最大值

• 适用的工作电压(VDD1)：5 V或3 V

• 高共模瞬变抗扰度： >25 kV/μs

• 真故障保护接收器输入

• 无震颤上电/关断保护

• 总线支持256个节点

• 热关断保护

应用

• 低功耗RS-485/RS-422网络

• 隔离接口

• 楼宇控制网络

• 多点数据传输系统

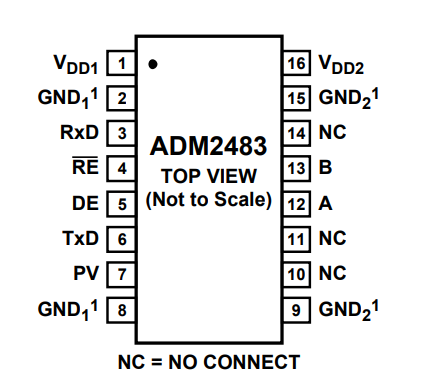

引脚图

ADM2483BRWZ差分总线收发器的规格参数、特性应用及引脚图
