DS28E05R+T可编程存储器芯片的规格参数、特性应用及引脚图

2024/12/31 10:02:20
浏览次数: 5

DS28E05是一款112字节用户可编程EEPROM芯片电子元器件，分为7页，每页16字节。存储器页通过保护字节可单独设置为写保护或者EPROM仿真模式。每个器件都带有唯一的64位ROM注册码(ROM ID)，由工厂刻入器件。DS28E05通过Maxim Integrated单触点1-Wire®接口高速通信，在多点1-Wire网络中，ROM ID作为节点地址。

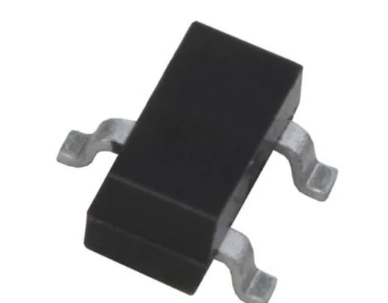

DS28E05R+T可编程存储器芯片的规格参数、特性应用及引脚图

规格参数

存储容量:896 bit

接口类型:1-Wire

组织:128 x 7

封装 / 箱体:SOT-23-3

电源电压-最小:1.71 V

电源电压-最大:3.63 V

安装风格:SMD/SMT

数据保留:10 Year

最小工作温度:- 40 C

最大工作温度:+ 85 C

有源读取电流（最大值）:400 uA

电源电流—最大值:400 uA

单位重量:8 mg

特性

• 单触点1-Wire接口

• 112字节用户EEPROM，具有1K次写循环

• 用户存储器可编程为写保护以及OTP EPROM仿真模式

• 唯一、工厂编程的64位ROM ID

• 与主机通信速率高达76.9kbps (仅高速模式)

• 工作范围：3.3V ±10%, -40°C至+85°C

• IO引脚具有±8kV HBM ESD保护(典型值)

• 3引脚SOT23和6引脚TSOC封装

应用

• 配件/PCB识别

• 消费品的售后管理

• 模拟感应器校准

• 医用传感器校准数据存储

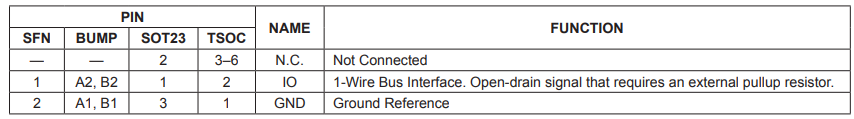

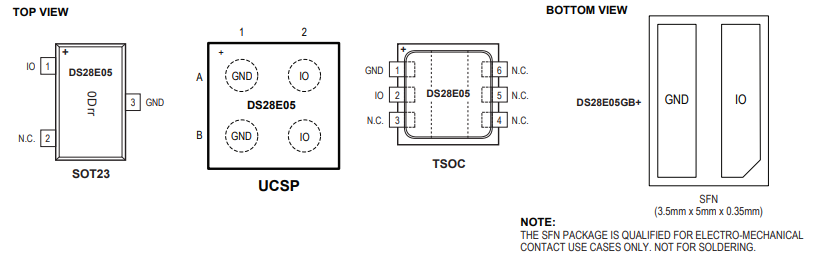

引脚图

DS28E05R+T可编程存储器芯片的规格参数、特性应用及引脚图

DS28E05R+T可编程存储器芯片的规格参数、特性应用及引脚图
