RFSA4013TR7衰减器的规格参数、特性应用及功能图

2024/12/31 10:17:08
浏览次数: 6

Qorvo的RFSA4013是一款全单片模拟温度补偿衰减器（TCA）电子元器件，在整个增益控制范围内具有出色的线性度。它被设计为在不需要闭环反馈的情况下抵消射频组件随温度变化的增益降低。三种客户可选择的温度系数使其成为射频线路的灵活解决方案。它采用了革命性的新电路架构，解决了衰减器架构方面长期存在的行业问题：高IP3、低直流电流和宽带。

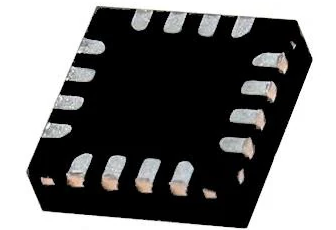

RFSA4013TR7衰减器的规格参数、特性应用及功能图

解决这个问题的传统方法需要昂贵的具有温度敏感材料的共烧陶瓷或具有复杂面积消耗控制电路的电流密集型PIN二极管。这种温度补偿衰减器只需要一个电源电压和两个逻辑位来设置控制衰减斜率与温度的关系。

RFSA4013消耗非常低的1mA电流，并封装在3mm x 3mm的小型QFN中。该衰减器在其额定控制范围和频率上与50欧姆匹配，不需要外部匹配组件。

规格参数

封装 / 箱体:QFN-16

衰减:7.4 dB

最大频率:6 GHz

阻抗:50 Ohms

通道数量:1 Channel

最大工作温度:+ 85 C

最小频率:50 MHz

最小工作温度:- 40 C

安装风格:SMD/SMT

工作电源电压:5 V

特性

•专利电路架构

•宽带50MHz至6000MHz频率范围

•3可选衰减与温度斜率

•+55dBm IIP3典型值

•+85dBm IIP2典型值

•高1dB压缩点>+30dBm

•典型低电源电流1mA

•5V电源

•1C级ESD（1000V）

•采用3mm x 3mm QFN封装的完整解决方案

•3.3V零件可用-RFSA4023

应用

•蜂窝无线基础设施

•WiBro、WiMax、LTE

•微波收音机

•高线性电平控制

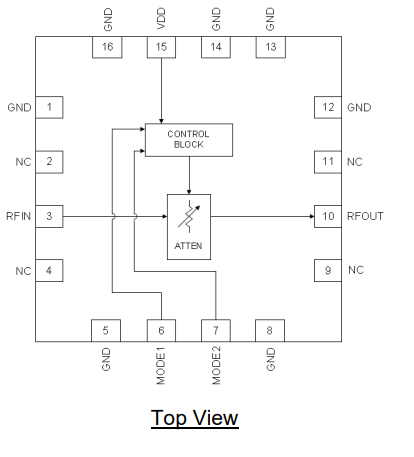

功能图

RFSA4013TR7衰减器的规格参数、特性应用及功能图
