TGA2535-SM功率放大器的规格参数、特性应用及功能图

2024/12/31 10:21:17

浏览次数: 18

Qorvo的TGA2535-SM是一款X波段封装功率放大器。TGA2535-SM的工作频率为10至12 GHz，采用Qorvo的功率pHEMT生产工艺设计。

TGA2535-SM通常在20 dBm Pout/Tone下提供43 dBm的TOI，在1dB增益压缩下提供33 dBm的输出功率，以及25 dB的小信号增益。

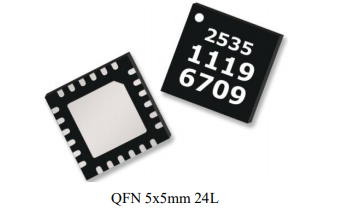

TGA2535-SM采用低成本、表面安装的24引脚5 x 5 QFN封装，非常适合点对点无线电和x波段通信。该部件无铅，符合RoHS标准。评估板可应要求提供。

规格参数

工作频率:10 GHz to 12 GHz

工作电源电压:6 V

工作电源电流:1.3 A

增益:24 dB

NF—噪声系数:10 dB

P1dB - 压缩点:33 dBm

OIP3 - 三阶截点:43 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

产品类型:RF Amplifier

单位重量:1 g

点击购买：TGA2535-SM

特性

•频率范围：10至12 GHz

•TOI:43 dBm

•功率：34.5 dBm Psat，33 dBm P1dB

•增益：25 dB

•回波损耗：15dB

•集成功率检测器

•偏压：Vd=6 V，Id=1.3 A，Vg=-0.55 V（典型值）

•包装尺寸：5.0 x 5.0 x 0.85毫米

应用

•点对点无线电

•X波段通信

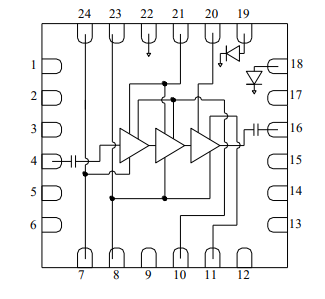

功能图
