TQP3M9041射频放大器的规格参数、特性应用及功能图

2024/12/31 10:25:10
浏览次数: 13

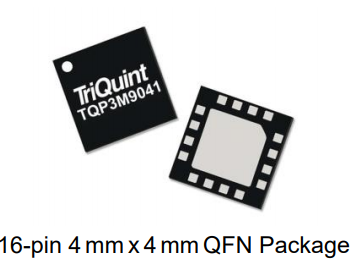

Qorvo的TQP3M9041是一款4x4 mm封装的高线性、超低噪声系数双器件放大器。在1.95 GHz的平衡配置下，LNA提供18.4 dB的增益、20 dBm的IIP3和0.80 dB的噪声系数。该部件不需要负电源即可工作，并且可以对漏极电流和电压进行偏置调节。该设备采用符合绿色/RoHS行业标准的QFN封装。

TQP3M9041射频放大器的规格参数、特性应用及功能图

TQP3M9041由单个单片GaAs E-pHEMT管芯组成，集成了偏置电路和关闭功能，使LNA可用于FDD和TDD应用。TQP3M9041针对2.4-6.0 GHz频段进行了优化，但也可以在频段外使用。Qorvo为0.7-1.0 GHz频段（TQP3M9039）和1.5-2.3 GHz（TQP3M3040）提供引脚兼容的双LNA。平衡放大器针对无线基础设施中的高性能接收器进行了优化，可用于基站收发器或塔式放大器。

规格参数

工作频率:2.3 GHz to 6 GHz

工作电源电压:2 V to 5 V

工作电源电流:57 mA

增益:18.4 dB

NF—噪声系数:0.8 dB

安装风格:SMD/SMT

P1dB - 压缩点:22.5 dBm

OIP3 - 三阶截点:38.2 dBm

最小工作温度:- 40 C

最大工作温度:+ 105 C

电源电压-最大:5 V

电源电压-最小:2 V

测试频率:2.6 GHz

单位重量:57.100 mg

点击购买：TQP3M9041

特性

•2.3-6.0 GHz工作带宽

•超低噪声系数，0.33 dB NFmin（单通道）

•高增益，在2.6 GHz时增益为18.4 dB

•高线性度，+20 dBm输入IP3（平衡配置）

•集成关闭偏置功能

•只需要正向供应

•偏差可调

•引脚兼容0.5-1.5 GHz TQP3M9039和1.5-2.3 GHz TQP3M 9040

•4x4mm 16针QFN封装

应用

•3G/4G无线基础设施

•FDD/TDD

•塔式放大器

•WCDMA/LTE

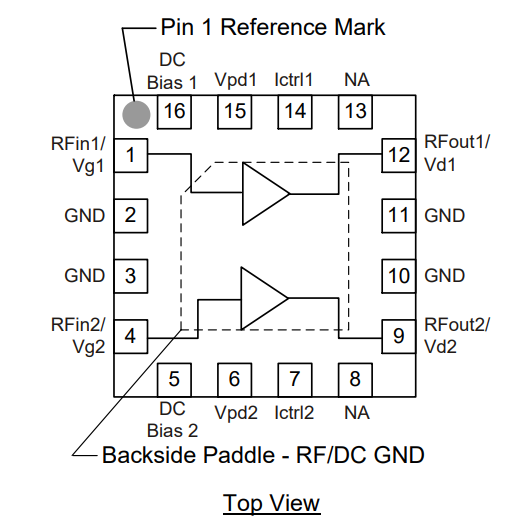

功能图

TQP3M9041射频放大器的规格参数、特性应用及功能图
