MASW-007107-TR3000射频开关的规格参数、特性及功能图

2025/1/2 15:05:38

浏览次数: 9

MASW-007107是一款采用无铅2毫米8引脚PDFN封装的宽带GaAs pHEMT MMIC SPDT开关。典型的应用是WLAN IEEE 802.11a+b/g和MIMO。其他应用包括需要超快开关速度的测试设备。该SPDT开关专为低插入损耗而设计，可保持高达8.0 GHz的低损耗。

MASW-007107是使用0.5微米栅极长度的GaAs pHEMT工艺制造的。该工艺具有完全钝化的性能和可靠性。

规格参数

开关配置:SPDT

最小频率:0 Hz

最大频率:8 GHz

介入损耗:0.75 dB

关闭隔离—典型值:20 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:PDFN-8

技术:GaAs

空闲时间—最大值:35 ns

运行时间—最大值:35 ns

工作电源电流:1 uA

电源电压-最大:8.5 V

单位重量:47 mg

特性

802.11a+b/g和MIMO应用

测试和测量以及高达8.0 GHz的低/中功率电信应用

宽带性能：DC-8.0 GHz

低插入损耗：2.0-6.0 GHz范围内为0.5 dB

高隔离度：2.0-6.0 GHz范围内为30 dB

快速沉降以满足低闸门滞后要求

无铅2毫米8导联PDFN封装

铜上100%亚光镀锡

无卤素“绿色”模塑料

符合RoHS标准*和260°C回流兼容

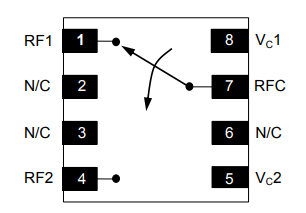

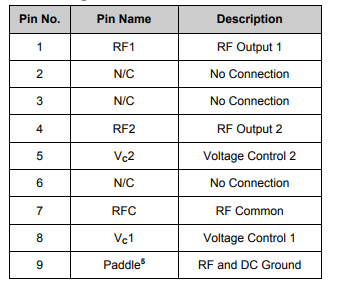

功能图

MASW-007107-TR3000射频开关的规格参数、特性及功能图
