ADRF5721是一款硅、4位数字衰减器电子元器件，以2 dB步长提供30 dB的衰减控制范围。该器件的工作频率范围为9 kHz至40 GHz，提供优于3.4 dB的插入损耗。在所有状态下，ADRF5721的ATTIN端口具有26 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。
ADRF5721需要+3.3 V和−3.3 V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5721与ADRF5731（快速切换版本）引脚兼容，工作频率范围为100 MHz至40 GHz。
ADRF5721 RF端口设计用于匹配50 Ω的特征阻抗。
ADRF5721采用符合RoHS标准的16引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。
规格参数
衰减:30 dB
最大频率:40 GHz
位数:4 bit
通道数量:1 Channel
衰减器步长:2 dB
最大工作温度:+ 105 C
最小频率:9 kHz
最小工作温度:- 40 C
工作电源电压:3.3 V
特性
• 超宽带频率范围：9 kHz至40 GHz
• 衰减范围：2 dB步进至30 dB
• 低插入损耗
• 1.6 dB 至 18 GHz
• 2.0 dB 至 26 GHz
• 3.4 dB 至 40 GHz
• 衰减精度
• ±(0.1 + 1.0%) 的衰减状态，最高18 GHz
• ±(0.1 + 2.5%)的衰减状态，最高26 GHz
• ±(0.6 + 10.0%)的衰减状态，最高40 GHz
• 典型步进误差
• ±0.15 dB 至 18 GHz
• ±0.20 dB 至 26 GHz
• ±0.60 dB 至 40 GHz
应用
• 工业扫描仪
• 测试和仪器仪表
• 蜂窝基础设施：5G毫米波
• 军用无线电、雷达、电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

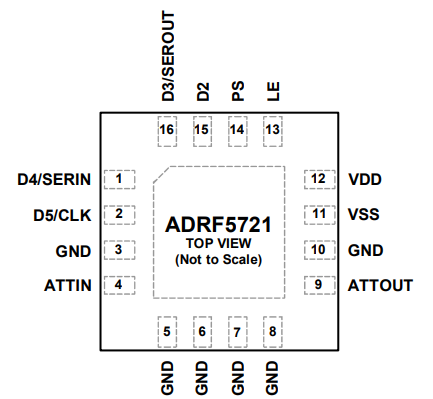

引脚图
