LRPS-2-11J+合路器的规格参数、特性应用及尺寸图

2025/1/8 16:43:57

浏览次数: 13

LRPS-2-11J+是Mini-Circuits的一款合路器电子元器件，其工作频率最小20MHz，最大2000MHz，最大1.5dB插入损耗，符合ROHS标准，外壳QQQ569，6针。

规格参数

频率:20 MHz to 2 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:9.91 mm x 7.87 mm x 5.72 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:0.8 dB

特性

•非常宽带，20至2000 MHz

•低插入损耗，典型值为0.7 dB。

•良好的隔离，典型值为21dB。

•可水洗

•J引线用于消除应力和出色的可焊性

应用

•全球定位系统

•通信系统

•蜂窝

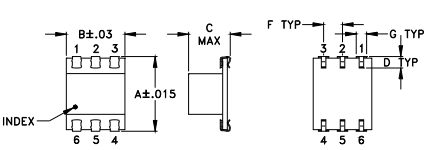

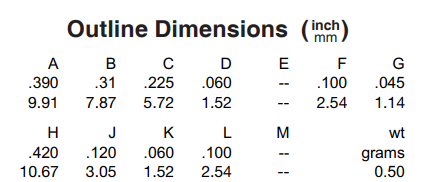

尺寸图
