ADC-6-1R+定向耦合器的规格参数、特性应用及尺寸图

2025/1/8 16:50:00

浏览次数: 12

ADC-6-1R+是Mini-Circuits的一款定向耦合器电子元器件，其工作频率最小5MHz，最大200MHz，最大2.1dB插入损耗，符合ROHS标准，外壳CD542，6针。

规格参数

频率:5 MHz to 200 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:7.87 mm x 5.59 mm x 2.84 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

介入损耗:1.7 dB

特性

•宽带，5至200 MHz

•主线损耗低，典型值为1.7 dB。

•出色的联轴器平面度，典型值为±0.1。

•可水洗

应用

•通信

•有线电视

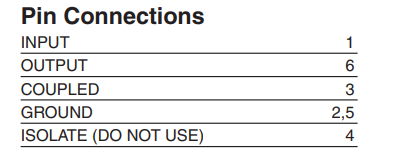

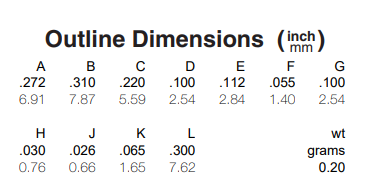

尺寸图
