AD8628ARTZ-R2放大器的规格参数、特性应用及引脚图

2025/1/9 13:38:32
浏览次数: 6

这款放大器具有超低失调、漂移和偏置电流特性。AD8628为宽带宽、自稳零放大器电子元器件，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7 V至5 V单电源供电。

AD8628可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。

AD8628ARTZ-R2放大器的规格参数、特性应用及引脚图

AD8628的失调电压仅为1 µV，失调电压漂移小于0.005 μV/°C，噪声仅为0.5 µV p-p（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到较大。

AD8628的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。

规格参数

通道数量:1 Channel

GBP-增益带宽产品:2.5 MHz

SR - 转换速率 :1 V/us

Vos - 输入偏置电压 :1 uV

Ib - 输入偏流:100 pA

电源电压-最大:5 V, 2.5 V

电源电压-最小:2.7 V, 1.35 V

工作电源电流:1 mA

每个通道的输出电流:30 mA

CMRR - 共模抑制比:140 dB

en - 输入电压噪声密度:22 nV/sqrt Hz

封装 / 箱体:SOT-23-5

安装风格:SMD/SMT

特性

• 最低噪声自稳零放大器

• 低失调电压： 1 μV

• 输入失调漂移： 0.002 μV/°C

• 轨到轨输入和输出摆幅

• 5 V单电源供电

• 高增益、高共模抑制比(CMRR)和高电源抑制比(PSRR)：130 dB

应用

汽车传感器

压力和位置传感器

应变计放大器

医疗器械

热电偶放大器

精密电流传感

光电二极管放大器

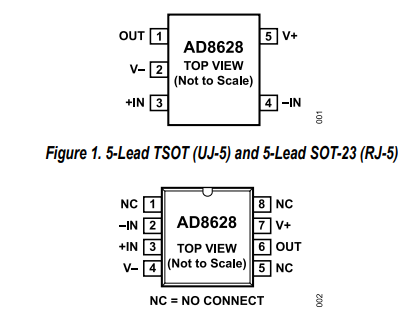

引脚图

AD8628ARTZ-R2放大器的规格参数、特性应用及引脚图
