AD694是一种单片电流变送器电子元器件，可接受高电平信号输入，以驱动标准4-20mA电流回路，用于控制阀门、执行器和过程控制中常用的其他设备。输入信号由输入放大器缓冲，该放大器可用于缩放输入信号或缓冲电流模式DAC的输出。通过简单的销钉捆扎选择0V至2V和0V至10V的预校准输入跨度；其他跨度可以用外部电阻器编程。
输出级的顺应性扩展到Vs的2V以内，其特殊设计允许输出电压在双电源操作中扩展到低于正常值。警报警告4-20mA回路开路或输出级不符合要求。
AD694薄膜电阻器的主动激光微调可实现高精度，无需额外的调整和校准。外部传输晶体管可与AD694配合使用，以降低功耗，从而扩大工作温度范围。
AD694是需要抗噪声4-20mA信号传输来操作阀门、执行器和其他控制设备的系统以及压力、温度或流量等过程参数传输的理想构建块。它被推荐作为工业过程控制、工厂自动化和系统监控中各种应用中离散设计的替代品。
AD694提供密封的16针CERDIP和塑料SOIC，适用于-40℃至+85℃的工业温度范围，以及16针塑料DIP，适用于0℃至+70℃的温度范围。
规格参数
CMRR - 共模抑制比:80 dB
Ib - 输入偏流:5 nA
Vos - 输入偏置电压 :150 uV
电源电压-最大:36 V
电源电压-最小:4.5 V
工作电源电流:1.5 mA
最小工作温度:- 40 C
最大工作温度:+ 85 C
高度:2.35 mm (Max)
输入类型:Buffer
Ios - 输入偏置电流 :1 nA
长度:10.5 mm (Max)
最大输入电阻:5 MOhms
工作电源电压:4.5 V to 36 V
每个通道的输出电流:20 mA
特性
4-20mA、0-20mA输出范围
预校准输入范围：
0V至2V，0V至10V
精密电压基准
可编程为2.000 V或10.000 V
单电源或双电源操作
宽电源范围：4.5V至36V
宽输出合规性
输入缓冲放大器
开环报警
可选外部通过晶体管以减少
自热错误
0.002%典型非线性

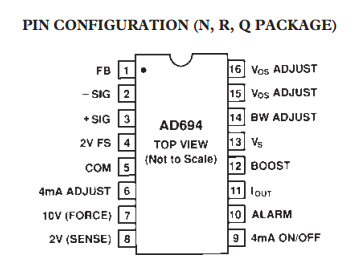

尺寸图
