LT7101IUHE#TRPBF开关稳压器的规格参数、特性应用及引脚图

2025/1/9 14:11:59
浏览次数: 4

LT7101是一款高效率、单芯片同步降压DC/DC转换器电子元器件，利用恒频、平均电流模式控制架构。该转换器在4.4V至105V的输入电压范围内工作并提供1V至VIN的可调稳压输出电压，同时提供高达1A的输出电流。

LT7101IUHE#TRPBF开关稳压器的规格参数、特性应用及引脚图

LT7101采用高频工作和低较小导通时间，即使在极高降压比下也可缩小电感尺寸并支持恒频工作。此外，LT7101还可达到尽可能低的压差，并以较大占空比工作。在轻负载工作期间，可通过选择突发模式、跳脉冲或强制连续工作模式来优化转换器效率和输出纹波。

LT7101内置精确的高速平均电流编程和监控功能，无需外部检测电阻。其他特性包括旁路LDO以较大程度地提高效率、固定或可调输出电压和环路补偿以及众多保护特性以增强可靠性。

规格参数

拓扑结构:Buck

输出电压:1 V to 105 V

输出电流:1 A

输出端数量:1 Output

输入电压 - 最小值:4.4 V

输入电压 - 最大值:105 V

静态电流:2 uA

开关频率:200 kHz to 2 MHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:4.4 V to 105 V

电源电压-最小:4.4 V

特性

• 宽 VIN 范围：4.4V 至 105V（110V 绝对最大值）

• 超低 EMI/EMC 发射：符合 CISPR 25 标准

• 将 48VIN 调节到 3.3VOUT 时 IQ 为 2µA

• 快速准确的输出电流设置和监控，无需外部 RSENSE

• 砖墙式限流值

• 最短接通时间低至：35ns

• 宽 VOUT 范围：1V 至 VIN

• 较大占空比操作

• 可编程固定频率：200kHz 至 2MHz

应用

• 电池充电器和CC/CV电源

• 汽车和军用系统

• 工业、航空电子和重型设备

• 医疗仪器和电信系统

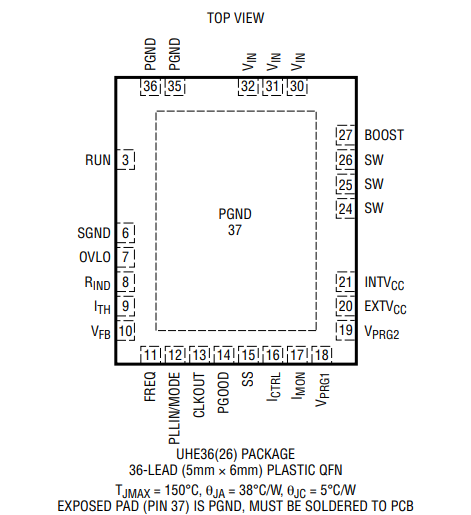

引脚图
