NCV59801CML180TBG低压差稳压器的规格参数、特性应用及引脚图

2025/1/9 14:26:09
浏览次数: 6

NCV59801是一款1A LDO，下一代高PSRR、低噪声和低压差稳压器电子元器件，具有Power Good集电极开路输出。NCV59801器件旨在满足射频和敏感模拟电路的要求，提供低噪声、高电源抑制比和低静态电流，同时能够将输出电压调节到0.6V以下。该设备还提供出色的负载/线路瞬态。NCV59801设计用于4.7 uF输入和输出陶瓷电容器。

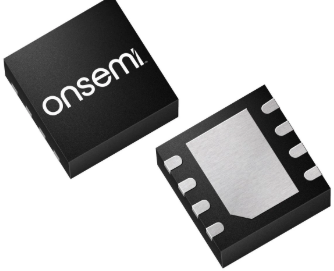

NCV59801CML180TBG低压差稳压器的规格参数、特性应用及引脚图

规格参数

输出电压:1.8 V

输出端数量:1 Output

极性:Positive

静态电流:35 uA

输入电压 - 最小值:1.6 V

输入电压 - 最大值:5.5 V

PSRR/纹波抑制—典型值:85 dB

输出类型:Fixed

最大工作温度:+ 150 C

回动电压:175 mV

回动电压—最大值:343 mV

线路调整率:0.5 mV/V

负载调节:2 mV

电压调节准确度:1.5 %

特性

•1.6V至5.5V输入电压

•从低VIN轨道运行

•输出电压0.6V

•宽VOUT设置

•受控输出电压转换速率

•可用于图像传感器或减少启动时的涌入电流

•电源抑制比：1 kHz时为85 dB

•改进了输入纹波抑制

•低压差120mV ar 3.3V/1A

•允许低VIN以提高效率

•超低噪声：10µVRMS

•超低自生噪声

•WDFNW6 2 x 2mm和DFNW8 3 x 3mm

•优异的热性能

应用

•通信系统

•车载网络

•远程信息处理、信息娱乐和集群

•通用汽车

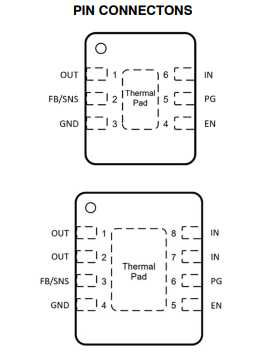

引脚图

NCV59801CML180TBG低压差稳压器的规格参数、特性应用及引脚图
