PE42850B-X射频开关IC的规格参数、特性及引脚图

2025/1/10 13:31:44
浏览次数: 20

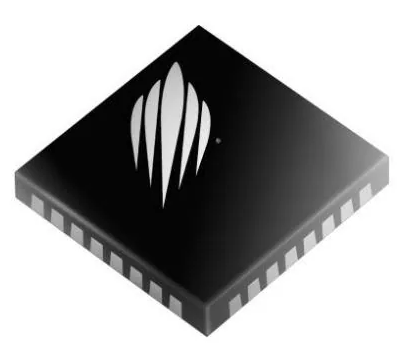

PE42850是一款HaRP™技术增强型SP5T高功率射频开关，支持高达1 GHz的无线应用。它提供42.5 dBm连续波（CW）的最大功率处理。它具有高线性和出色的谐波性能。它具有标准和衰减RX模式。如果射频端口上不存在直流电压，则不需要隔直电容器。

PE42850B-X射频开关IC的规格参数、特性及引脚图

规格参数

开关配置:SP5T

最小频率:30 MHz

最大频率:1 GHz

介入损耗:0.45 dB

关闭隔离—典型值:30 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:QFN-32

开关数量:Single

工作电源电流:130 uA

产品类型:RF Switch ICs

电源电压-最大:5.5 V

电源电压-最小:2.3 V

特性

•双模式操作：SP5T或SP3T

•增强了HaRP™技术

•50Ω内瞬时功率高达45 dBm

•瞬时功率高达40 dBm

•36 dB TX到RX隔离

•2fo和3fo的低谐波=–90 dBc（1.15:1 VSWR）

•ESD性能

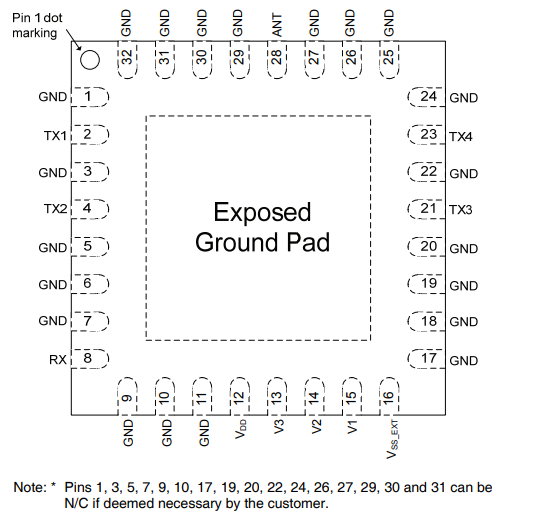

引脚图

PE42850B-X射频开关IC的规格参数、特性及引脚图
