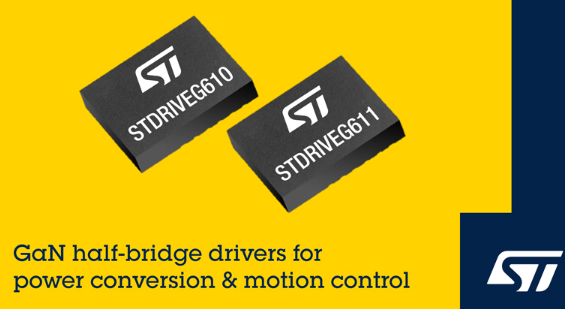

随着消费电子快充迈入240W、工业伺服电机开关频率突破100kHz，传统硅基驱动芯片已成GaN性能释放的瓶颈。意法半导体正式推出STDRIVEG610与STDRIVEG611两款GaN半桥栅极驱动器，针对消费级电源适配器、工业伺服电机等场景优化设计。通过集成自举二极管、智能保护功能及纳秒级传输延迟，为600V GaN功率器件提供高精度驱动方案，助力系统突破能效大关。
共性优势：
● 驱动能力：2.4A灌电流/1.0A拉电流，开关延迟<10ns；
● 安全防护：高低边独立UVLO、过热关断、交叉传导互锁；
● 宽压兼容：3.3V~20V逻辑输入，适配主流MCU。
技术突破：三大创新重构性能边界
1. 时序精准控制技术：
● STDRIVEG610通过纳秒级延时补偿电路，将LLC拓扑突发模式开关间隔偏差压缩至±5ns，效率提升2%；
● STDRIVEG611的死区时间自适应算法，减少电机换相损耗15%。
2. 抗干扰强化设计：
● 内部屏蔽层+Guard Ring结构，dV/dt耐量达±200V/ns（竞品平均±100V/ns），抑制SiC/GaN开关串扰；
● 独立电源地引脚降低PCB布局噪声30dB。
3. 集成化降本增效：
● 内置6V LDO省去外部稳压芯片，BOM元件减少40%；
● 4mm×5mm QFN封装功率密度达50W/cm³，较传统方案缩小60%。
行业价值：破解能效与成本的“不可能三角”
● 快充领域：STDRIVEG610助力240W PD3.1适配器效率达96.5%（竞品94%），体积缩小至信用卡大小；
● 工业电机：STDRIVEG611将伺服驱动开关损耗降低30%，支持50kHz PWM精度±0.5%；
● 供应链安全：意法半导体垂直整合GaN HEMT（SGT120R65AL），交期稳定在8周（TI/Infineon超12周）。
技术难题与解决方案
1. GaN栅极振荡抑制：
● 问题：高频开关下米勒电容引发栅极电压过冲；
● 方案：集成有源米勒钳位电路，过冲电压限制至±2V。
2. 高温可靠性挑战：
● 问题：125℃工况下自举电容寿命衰减；
● 方案：推荐X7R陶瓷电容（150℃额定）+ 动态温度补偿算法。
应用场景与市场前景
● 消费电子：
● 240W氮化镓快充（STDRIVEG610+MASTERGAN6方案）；
● 游戏本适配器（效率>96%，厚度12mm）；
●工业自动化：
● 10kW伺服驱动器（STDRIVEG611支持100A峰值电流）；
● 冷链物流压缩机（-40℃冷启动能力）；
●绿色能源：
● 3kW光伏微逆（MPPT效率>99%）。
据Yole预测，2025年GaN驱动IC市场将达$18亿，工业与消费电子占比超70%。意法半导体凭借双驱方案有望抢占25%份额。
未来展望：从驱动芯片到系统级生态
意法半导体技术路线图披露：
●2024年推出集成电流采样的STDRIVEG700系列；
●2025年开发车规级GaN驱动模块（AEC-Q100认证）；
●2026年布局智能驱动方案，支持AI故障预测。
结语
STDRIVEG610/611通过 “场景化设计+极致集成” ，解决了GaN器件在高频应用中的驱动瓶颈。其价值不仅在于参数领先，更在于为工程师提供了 “电源-电机”双场景开箱即用方案 。随着第三代半导体成本下探，此类高可靠性驱动芯片将成为能源革命的核心推手。
