圣邦微电子（SGMICRO）近期重磅发布其车规级高压双通道运算放大器新品——SGM8433-2Q。该器件专为应对汽车及工业领域中对高性能信号驱动的严苛需求而设计，尤其适用于旋转变压器（Resolver）初级线圈的励磁信号驱动，同时也能完美胜任电机控制系统、伺服控制系统等关键应用。SGM8433-2Q 集低失真、轨到轨输入/输出、高增益带宽积（12MHz）、高压摆率（35V/μs）以及异常强大的输出驱动能力（360mA源电流/400mA灌电流）于一身，为工程师提供了高可靠性、高性能的信号驱动解决方案。
技术难点 (解决的痛点)：
在旋转变压器励磁、精密电机控制及伺服系统等应用中，信号驱动环节面临诸多挑战：
1. 高压驱动需求： 旋变励磁通常需要较高幅度的正弦波信号（如7Vrms, 10Vrms），要求运放能在较宽电源电压（如±12V或单24V）下稳定工作。
2.低失真要求： 励磁信号的波形纯度直接影响旋变的角度解算精度，要求运放具有极低的谐波失真（THD）。
3.强电流驱动能力： 旋变初级线圈呈现低阻抗特性（通常在几十到几百欧姆），尤其在启动或频率变化时，需要运放能提供充足的峰值电流驱动，避免信号削波或畸变。
4.高速响应： 高精度的伺服和电机控制环路需要快速的信号建立时间，要求运放具有高增益带宽积（GBW）和高压摆率（Slew Rate）。
5.严苛环境可靠性： 汽车及工业环境温度范围宽（-40°C 至 +125°C 或更高），存在振动、噪声干扰，要求器件具备高可靠性和鲁棒性（如过温保护、限流保护）。
6.低功耗管理： 系统可能需要待机或低功耗模式，要求运放支持关断功能以显著降低静态电流。
产品优势：
SGM8433-2Q 针对上述难点提供了卓越的解决方案：
●宽压供电，灵活适应： 支持单电源（4.5V 至 24V）或双电源供电，轻松满足旋变励磁等应用的高压需求。
●低失真与高精度： 优化的设计确保信号驱动的高保真度，结合低输入失调电压（±1mV）和低漂移（±5μV/°C），保障系统精度。
●超凡驱动能力： 高达360mA（源）/400mA（灌）的典型输出电流，是其核心优势之一，能有效驱动低阻负载（如旋变初级线圈），避免信号衰减和失真。
●高速性能： 12MHz的增益带宽积和35V/μs的压摆率，确保了信号的高速、无失真传输，满足快速动态响应的控制系统需求。
●轨到轨输入输出 (RRIO)： 最大化信号动态范围，充分利用供电电压，简化系统设计。
●车规级高可靠性： 通过AEC-Q100 Grade 1认证（-40°C 至 +125°C），满足汽车电子最严苛的环境要求。

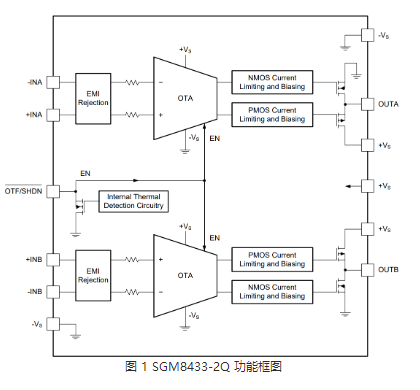

●智能关断与保护：
●专用的关断控制/过温指示引脚（/SHDN或/OT），拉高使能，拉低或发生过温时关断。
●关断模式下静态电流极低（典型值50μA），显著降低系统待机功耗。
●内置过温保护和限流保护，增强系统鲁棒性。
●低功耗运行： 正常工作时总静态电流仅5mA（典型值），有助于降低系统整体功耗。
●高PSRR： 高达126dB的电源抑制比，有效抑制电源噪声干扰。
●绿色封装选择： 提供TSSOP-14B（带散热焊盘）和TDFN-3x3-12BL两种环保封装，散热性能优异。
技术亮点
1. 车规级认证下的高输出电流： 在满足AEC-Q100 Grade 1标准的同时，提供接近400mA的强大驱动能力，这在车规高压运放中极具竞争力。
2. 高压摆率结合高带宽： 35V/μs的压摆率与12MHz带宽的组合，使其能快速、准确地放大和驱动高频信号（如旋变常用的几kHz到20kHz励磁频率）。
3. 智能关断与诊断复用： 单一引脚兼具关断控制和过温状态指示功能，简化了接口设计并提供了故障诊断能力。
4. 优异的直流精度： 极低的输入失调电压和漂移，以及超低的输入偏置电流（±20pA），保证了信号处理的直流精度，尤其在高增益配置中至关重要。
应用场景：
1. 旋转变压器 (Resolver) 励磁驱动： 这是其首要目标应用，为旋变初级线圈提供高精度、低失真、强驱动能力的正弦波励磁信号。
2. 电机控制系统：
●永磁同步电机 (PMSM)、无刷直流电机 (BLDC) 的电流检测放大与驱动。
●电机相电流采样信号调理与驱动。
●电机控制器中的通用信号放大与缓冲。
3. 伺服控制系统：
●位置/速度反馈信号（如编码器信号）的调理与驱动。
●功率级驱动接口电路。
●高动态响应环路中的误差放大器。
3. 工业自动化： PLC模拟输出模块驱动、执行器驱动、传感器信号的有源驱动与调理。
4. 测试与测量设备： 需要驱动低阻负载或电缆的精密信号源输出级。
典型应用案例
●电动汽车电机控制器中的旋变接口： 在电驱单元（EDU）中，SGM8433-2Q 用于精确生成和驱动旋转变压器所需的励磁信号（例如 7Vrms@10kHz），为电机转子位置的高精度解算提供基础，直接影响电机控制效率和性能。
●电动助力转向 (EPS) 系统： 用于驱动EPS电机控制回路中的关键信号，其强大的驱动能力和车规可靠性确保转向助力响应迅速、平稳可靠。
●工业机器人关节伺服驱动： 在机器人的关节伺服驱动器内，用于放大和驱动高动态响应的控制信号至功率级，或驱动用于位置反馈的旋变/编码器接口电路，其高速（高GBW, SR）和强驱特性保障了机器人的精准定位和快速响应。
●高端数控机床主轴驱动： 为主轴伺服电机提供高保真的控制信号驱动，确保高速旋转下的稳定性和加工精度。
市场前景分析
●新能源汽车驱动： 随着电动汽车渗透率持续提升，对高性能、高可靠性的电机位置传感器（旋变是主流方案之一）及其驱动电路的需求激增。SGM8433-2Q 凭借其车规认证和卓越的驱动性能，将直接受益于这一高速增长市场。
●工业自动化和机器人： 工业4.0和智能制造推动伺服电机、精密运动控制需求持续增长。对更高精度、更快响应速度的控制系统要求，使得SGM8433-2Q这类高性能驱动运放的市场空间不断扩大。
●功能安全要求提升： 汽车和工业应用对功能安全（如ISO 26262, IEC 61508）的要求日益严格。SGM8433-2Q内置的过温保护、限流保护以及可诊断的关断功能，有助于系统设计满足相关安全目标。
●国产化替代趋势： 在半导体国产化浪潮下，圣邦微作为国内领先的模拟芯片厂商，其高性能车规级产品如SGM8433-2Q，具有显著的供应链安全和成本优势，有望加速替代进口同类产品。
●技术壁垒： 能在宽温范围、车规环境下提供如此高输出电流、高速度的运放设计具有较高技术门槛，SGM8433-2Q的推出巩固了圣邦微在高压高驱动模拟芯片领域的领先地位。
结语
圣邦微电子SGM8433-2Q车规级高压双通道运算放大器的推出，为旋转变压器励磁驱动、高性能电机控制及伺服系统应用树立了新的性能标杆。其业界领先的高输出驱动能力（360mA/400mA）、高速性能（12MHz GBW, 35V/μs SR）与车规级高可靠性（AEC-Q100 Grade 1）的完美结合，有效解决了相关应用中的核心驱动难题。配合轨到轨输入输出、低失真、智能关断与保护等特性，SGM8433-2Q 成为工程师应对汽车电驱、工业自动化等高要求场景的理想选择。在新能源汽车和智能制造蓬勃发展的浪潮下，SGM8433-2Q 凭借其卓越性能和国产化优势，市场前景极为广阔。同时推出的工业级版本 SGM8433-2 也为更广泛的应用领域提供了可靠选择。
