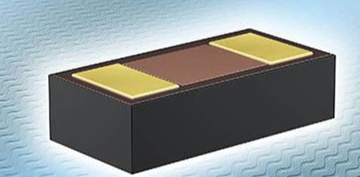

随着USB4、Thunderbolt4等高速接口在智能手机、笔记本电脑中的普及，传统ESD防护器件因体积大、寄生参数高等问题已难以满足现代消费电子的设计需求。TDK最新推出的SD0201系列TVS二极管，采用0201芯片级封装（0.58×0.28×0.15mm），在保持±15kV ESD防护能力的同时，将寄生电容降至0.15pF，为高速接口提供了"防护+信号完整性"的双重保障，成为消费电子设计中的ESD防护新标杆。
二、技术难点及应对方案
空间限制与信号完整性矛盾
高速接口PCB布局空间有限，传统TVS二极管（如0402封装）会占用过多空间且增加寄生电容。SD0201系列采用0201 CSP封装，体积比常规方案缩小80%，同时通过优化结构将寄生电容控制在0.15-0.7pF范围（HDMI2.1要求<1pF）。
多电压场景适配需求
不同接口工作电压差异大（如USB PD需3.6V，DisplayPort需2V）。系列提供±1V/±2V/±3.6V三档电压选项，动态电阻低至0.16Ω，确保各电压平台都能获得精准钳位保护。
双向电流防护挑战
高速接口需同时防护正负极性浪涌。采用对称双向结构，支持±15kV ESD防护（IEC61000-4-2标准）和7A浪涌电流，比单向TVS节省50%布局空间。
三、核心作用：高速接口的"电子保险丝"
信号完整性守护者：0.15pF超低寄生电容（SD0201SL-S1-ULC104型号）保障USB4 40Gbps信号衰减<0.1dB
全场景电压适配：三档电压覆盖Thunderbolt（3.6V）、HDMI（2V）、MIPI（1V）等主流接口
高密度布局赋能：0201封装使手机主板ESD防护器件占用面积减少75%
四、产品关键竞争力
体积性能比突破：在0201封装内实现±15kV防护，行业首款
能效优化：0.16Ω动态电阻比竞品低30%，减少功率损耗
仿真支持：提供LTspice模型库，加速设计验证周期
全接口覆盖：从1V MIPI到3.6V USB PD一站式防护方案
五、同类竞品对比分析
六、实际应用场景
折叠屏手机：转轴排线防护，0201封装适应弯曲空间
超极本： Thunderbolt4接口阵列高密度防护
AR眼镜： MIPI接口0.15pF电容保障高清视频传输
工业相机： 7A浪涌防护应对恶劣电磁环境
TDK SD0201系列TVS二极管通过0201封装与高性能的完美结合，解决了消费电子小型化与高速接口防护的矛盾。其超低寄生参数和全电压覆盖特性，将成为USB4、HDMI2.1等下一代接口的标配防护方案，助力消费电子设备在更小空间内实现更可靠的ESD防护。
