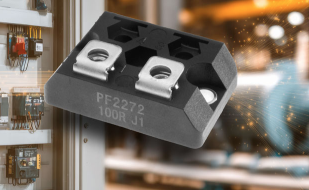

Bourns推出PF2270系列厚膜电阻，采用紧凑型TO-227封装，在搭配散热片时可实现高达300W的功率耗散，工作温度范围最高达+175°C。该系列提供100mΩ至100kΩ的宽广电阻值选择（容差±1%或±5%），凭借低电感设计及优异脉冲处理能力，成为工业电机驱动、电源转换及电池储能系统等高功率密度应用的理想解决方案。
一、技术难点及应对方案
技术难点 应对方案
高功率应用散热效率低 TO-227封装+散热片支持300W功率耗散
高温环境稳定性差 耐热设计支持175°C工作温度
脉冲冲击导致器件失效 厚膜技术提供优异脉冲处理性能
电磁干扰影响系统性能 低电感设计（仅14nH）减少干扰
二、核心作用
PF2270系列通过高功率耗散能力和高温稳定性，解决高密度电子系统中的热管理难题，同时其低电感特性确保在频繁脉冲负载（如电容放电）下的可靠性，显著提升工业设备及能源系统的运行效率与寿命。
三、产品关键竞争力
●功率密度：300W耗散能力
●温度范围：-55°C至+175°C（适应严苛工业环境）
●阻抗灵活性：100mΩ–100kΩ（覆盖广泛应用需求）
●精度选项：±1%与±5%容差（支持高精度测量）
●可靠性：符合RoHS标准，通过AEC-Q100车规认证
四、同类竞品对比分析
参数 Bourns PF2270 Vishay RCH系列 TE CW系列 Ohmite MCH系列
最大功率 300W 250W 200W 275W
封装类型 TO-227 TO-220 TO-247 TO-227
电阻范围 100mΩ–100kΩ 1Ω–50kΩ 500mΩ–10kΩ 500mΩ–20kΩ
工作温度 -55°C至+175°C -55°C至+155°C -55°C至+150°C -55°C至+150°C
电感典型值 14nH 20nH 25nH 18nH
表格结论：
PF2270在功率容量、温度范围及电阻范围上，电感特性优于竞品，尤其适合高频高功率场景。
五、实际应用场景
●工业电机驱动器：制动电阻、电流检测（低电感避免信号失真）
●光伏逆变器：电容放电电路（高脉冲处理能力）
●电池储能系统（BESS）：充放电控制（300W功率缓冲）
●电源转换器：限流与缓冲保护（175°C高温稳定性）
Bourns PF2270系列通过极限功率密度与高温鲁棒性重新定义厚膜电阻性能边界，其紧凑封装与宽阻抗范围助力工业及能源设备迈向高效化、小型化。随着AEC-Q100认证推进，该产品有望成为车规级高功率应用的标杆解决方案。
