TDK推出新系列用于直流链路应用的EPCOS电力电容器

2021/5/17 13:49:42
浏览次数: 1

新元件的突出亮点是具有超低ESL值（等效串联电感），根据类型的不同，它可以低至13 nH。凭借超低ESL值和低至0.9 m?的ESR值（等效串联电阻），B2563xE *系列电容器非常适合用于带快速切换的功率模块逆变器解决方案。其低ESR值即使在100 kHz的高频率切换下，仍能保持稳定。低寄生系数可防止在电源关断时出现明显的电压过冲。

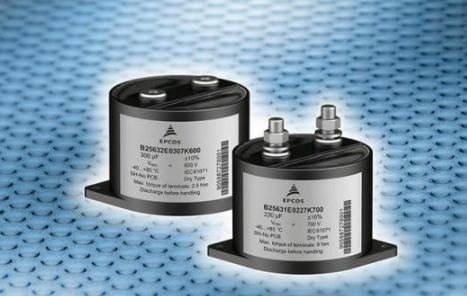

TDK推出新系列用于直流链路应用的EPCOS电力电容器


新系列电容器配备阻燃等级为UL 94 V0的柱形塑料外壳，支持M8螺栓和M5螺纹孔两种连接方式，典型应用包括光伏系统中的快速切换转换器和逆变器，铁路技术中的牵引，以及感应加热系统。


主要应用


●     光伏系统中的快速切换变流器和逆变器，铁路牵引系统和感应加热系统


主要特点和优势


●     额定电压范围：700 V DC 至 2000 V DC


●     电容范围：20 ?F 至 270 ?F


●     最大仅为13 nH的超低ESL值和低至0.9 m?的ESR值
