英飞凌科技（Infineon Technologies）近日宣布扩展其CoolSiC™ 650V G2系列碳化硅（SiC）MOSFET产品线，新增75mΩ导通电阻（RDS(on)）规格型号。该器件提供多样封装选择，包括TOLL、ThinTOLL 8x8、TOLT、D2PAK、TO247-3及TO247-4，全面支持顶部冷却（TSC）与底部冷却（BSC）两种散热方案。新品基于第二代CoolSiC技术，旨在为AI服务器电源、可再生能源系统、电动汽车充电桩等中高功率应用提供更高功率密度和卓越的散热灵活性。
一、技术难点以及应对方案
在中高功率开关模式电源（SMPS）等应用中，设计工程师常面临散热效率与功率密度提升的矛盾：传统硅基器件在高频开关下损耗较大，而有限的PCB空间对散热设计构成严峻挑战。
英飞凌CoolSiC™ 650V G2 MOSFET通过以下技术创新应对这些难题：
●独特的非对称沟槽栅结构：该技术通过优化晶面处理，显著降低了栅氧化层界面态密度，从而获得更高的沟道载流子迁移率。这不仅有效降低了导通电阻，还改善了开关损耗。
●XT互联技术：在1200V G2单管产品中采用的改进型.XT扩散焊技术，能显著降低焊料层厚度，从而降低结壳热阻。与标准焊接技术相比，该技术可降低热阻约30%，提升了散热效率。

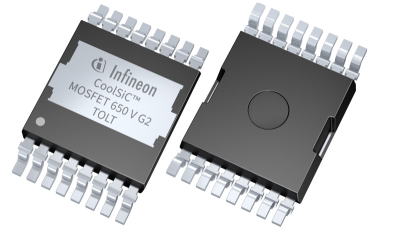

●支持双面散热（TSC/BSC）的封装设计：例如，TOLT封装允许设计人员利用PCB正反两面进行散热，其直接散热效率最高可达95%。这种设计减少了寄生效应，提升了空间利用率。
二、核心作用
这款75mΩ CoolSiC™ MOSFET的核心作用是作为中高功率电路中的高效电能转换开关。它通过利用碳化硅材料优异的开关特性和低导通损耗，在提升系统整体效率的同时，有效降低热能损耗，从而支持设备向更紧凑、功率密度更高的方向发展。
三、产品关键竞争力
●优异的开关性能：产品具有超低开关损耗和快速开关能力，其优化的优值系数（FOM，如RDS(on)*Qg）使其在高频应用中表现卓越。
●更高的热可靠性：最大工作结温提升至200°C，增强了系统在过载条件下的设计裕量和可靠性。
●增强的系统鲁棒性：栅极阈值电压（VGS(th)）典型值为4.5V，结合低米勒电容，能有效抑制寄生导通现象，允许使用单极驱动（0V关断电压），提升了系统抗干扰能力。
●灵活的驱动兼容性：支持双极驱动方案，并与灵活的驱动电压兼容，简化了驱动电路设计。
实际应用场景
●AI服务器电源（SMPS）：为高计算密度的AI服务器提供高效、高功率密度的电源解决方案。
●电动汽车充电桩：用于直流快速充电站，可显著降低功率损耗（与前几代产品相比，最高可减少10%的功率损耗），提升充电效率。
●可再生能源系统：适用于光伏逆变器、储能系统（ESS）中的功率转换环节，帮助提升系统效率并减小体积。
●工业驱动与电机控制：为变频器、UPS等工业设备提供高效可靠的功率开关解决方案。
英飞凌通过扩展CoolSiC™ 650V G2系列至75mΩ型号，为市场中高功率应用提供了兼具高性能、高可靠性和卓越散热灵活性的解决方案。其非对称沟槽栅技术、支持双面散热的多样化封装以及对高温工作的强大支持，将有力助推AI基础设施、电动汽车充电和可再生能源等领域向更高功率密度和能效迈进。
