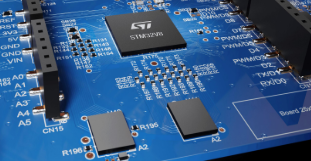

STM32V8 是首款采用新一代 18nm FD-SOI 工艺设计的微控制器，集成嵌入式相变存储器 (PCM)
被SpaceX星链卫星网络高速连接系统采用
适合工厂自动化、电机控制和机器人等要求严苛的工业应用
为要求严苛的工业应用专门设计，STM32V8在意法半导体位于法国克罗勒300毫米晶圆厂生产，采用意法半导体18纳米先进工艺制造，并集成优异的嵌入式相变存储器 (PCM)，同时该系列产品还在三星晶圆代工厂生产。STM32产品家族应用广泛，被全球数十亿台产品设备采用，涵盖消费电子产品、家用电器、工业应用、医疗设备、通信节点等领域。
STM32V8 采用Arm® Cortex®-M系列中最新的性能最高的 Arm® Cortex®-M85 内核，能够处理复杂的应用，同时保持极高的能效。
意法半导体的绝缘体上硅 (FD-SOI) 技术具有卓越的能效和稳健性，支持最高 140°C 的结温。
STM32V8 的相变非易失性存储器 (PCM) 拥有目前市场上最小的单元尺寸，可实现 4MB 的嵌入式非易失性存储器 (NVM)，并在保持出色成本效益的同时提供高集成度。
新产品通过利用STM32 Trust框架以及最新的加密算法和生命周期管理标准集成了安全功能。STM32V8的目标是获得PSA 3级认证和SESIP认证，加快即将发布的《网络弹性法案》(CRA)的认证过程。
STM32V8支持 3.3V电平为工业应用带来了很多好处，包括更低的功耗、更好的信号完整性，以及集成现代工业通信标准。
新微控制器集成了专用加速器，包括图形加速器、加密/哈希加密加速器，并集成了大量的IP模块，包括 1Gb 以太网、丰富的数字接口(FD-CAN、8/6通道xSPI、I2C、UART/USART、USB)、模拟外设和定时器。
作为 MCU级的STM32V8可以提供 MPU 级的处理性能，同时支持裸机或基于 RTOS 的开发项目，实现更好的系统行为、启动时间、资源利用率和攻击防御能力。
新微控制器支持包括 STM32Cube软件开发和交钥匙硬件在内的STM32 开发生态系统，交钥匙硬件包括 Discovery 套件和高性价比的 Nucleo 评估板。
