AD4081 是一款高速、低噪声、低失真、20 位 Easy Drive 逐次逼近寄存器（SAR）型模数转换器（ADC）。其在超过 1 MHz 的信号频率下仍能保持高于 90 dBFS 的 SINAD，适用于各种精密、宽带宽数据采集系统。
通过过采样与片内数字滤波/降采样，可简化输入抗混叠滤波器设计，在允许稍高延迟的应用中进一步降低噪声与输出数据率。
Easy Drive 特性减少信号链复杂度与功耗，提高通道密度，并放宽对周边器件的选型要求。其输入结构几乎不产生与输入信号相关的电荷注入，显著减小 ADC 自身引起的建立误差；连续采样架构在整个转换周期内都允许建立，降低了对驱动放大器的带宽要求。
片内集成低漂移基准缓冲器、LDO（为模拟核与数字接口供电）、16 K 采样深度的结果 FIFO，可大幅减轻数字主机的负担；关键的去耦电容也被封装在内部，确保最佳性能、简化 PCB 布局并缩小整体方案尺寸。
主要性能
采样率：20 MSPS，转换延迟 77.5 ns
INL：±4 ppm（典型），±8 ppm（最大）
动态范围：94.6 dBFS
1 kHz：SNR 94 dB，THD –117.3 dB（典型）
1 MHz：SNR 93.7 dB，THD –103.7 dB（典型）
噪声谱密度：–164.6 dBFS/Hz
20 位分辨率，无丢码
低功耗
20 MSPS、–0.5 dBFS 正弦输入时典型 68.6 mW
Easy Drive 全差分输入
6 V p-p 差分输入范围
连续信号采集，线性化输入电流 5 μA/MSPS
片内集成低漂移基准缓冲与去耦、共模电压 Vcm 生成
数字功能与接口
16 K 采样深度转换结果 FIFO
数字平均滤波器，最高 210 倍降采样
SPI 配置，支持多种数据接口：
– 单通道 DDR 串行 LVDS，400 Mbps/通道
– 双通道 DDR 串行 LVDS，200 Mbps/通道
– 单/四通道 SPI 数据接口
封装与工作条件

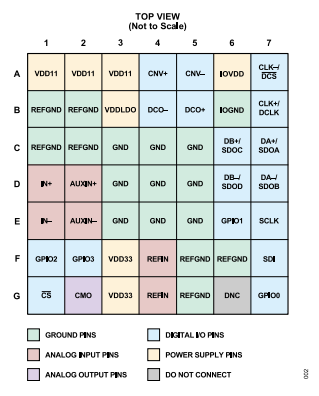

49 焊球 CSP-BGA，5 mm × 5 mm，0.65 mm 间距
片内集成电源去耦电容
工作温度范围：–40 °C 至 +85 °C
应用
数字成像
细胞分析
光谱学
自动测试设备
高速数据采集
数字控制回路，硬件在回路
电能质量分析
源测量单位
电子和X射线显微镜
雷达液位测量
无损检测
