TI（德州仪器）推出ISO60414 通道、3 正向/1 反向增强型数字隔离器

2026/4/3 14:11:15

浏览次数: 1

ISO6041数字隔离器说明

ISO604x 器件是高性能数字隔离器，专为符合 UL 1577 的需要最高 5000VRMS 的隔离额定值的应用而设计。器件还通过了 VDE、TUV、CSA 和 CQC 认证。

ISO604x 器件在极低的电源电流下提供高数据速率、低传播延迟、低抖动以及低通道间和器件间偏斜，同时隔离 CMOS 或 LVCMOS 数字 I/O。这些器件配有使能引脚，可用于将相应的输出置于高阻抗状态。

该系列中的器件具有针对穿过隔离栅的特定正向和反向数量、默认输出电平和封装的通道配置。

四通道器件配置可适应任何四通道设计，包括 SPI、RS-485 和数字 I/O 应用。可使用多个四通道器件或者组合使用二通道和六通道器件，以传输应用所需的任意数量的并行 I/O、 SPI 芯片选择、状态或故障信号。

特性

支持高带宽和时钟敏感型应用

高达 200Mbps 的数据速率

低传播延迟：5V 时最大值为 9ns、3.3V 时最大值为 10ns

SPI 最高可达：5V 时为 27.75MHz、3.3V 时为 25MHz

低脉宽失真度：5V 时最大值为 1.2ns、3.3V 时最大值为 1.2ns

低抖动：3.3V 时最大值为 5ps (RMS)，对采样时钟信号的 ADC 和 DAC SNR 的影响较低

低通道间偏斜：5V 时最大值为 1.2ns、3.3V 时最大值为 1.2ns

低器件间偏斜：5V 时最大值为 3.5ns、3.3V 时最大值为 3.8ns

支持高通道密度应用：

低功耗：1Mbps 和 3.3V 时，每个通道的最大电流为 0.635mA

稳健可靠的 SiO2 隔离栅：

在 1061VRMS 工作电压下具有超长的寿命

宽温度范围：-40°C 至 125°C

隔离等级高达 5000VRMS

浪涌抗扰度高达 10.4kV

最小值为 ±50kV/µs CMTI

电源电压范围：1.71V 至 5.5V

过压容限输入

默认输出高电平 (ISO604xH) 和低电平 (ISO604xL) 选项

优异的电磁兼容性 (EMC)

系统级 ESD、EFT 和浪涌抗扰性

低辐射

安全相关认证（计划）：

DIN EN IEC 60747-17 (VDE 0884-17)

UL 1577 组件认证计划

IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1 认证

应用

测试和测量

数据采集

工厂自动化

医疗和保健

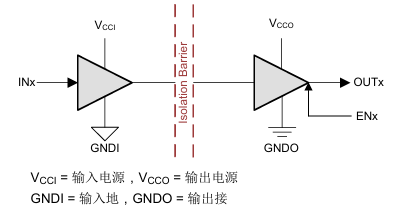

简化版原理图
