TI预推出LMK1C1106-Q1汽车级 6 通道输出 LVCMOS 1.8V 缓冲器

2026/4/3 14:20:48
浏览次数: 0

LMK1C1106-Q1缓冲器说明

LMK1C110x-Q1 是德州仪器 (TI) 的一款模块化、高性能、低偏斜、通用时钟缓冲器系列器件。整个系列采用模块化方法设计。五种不同的扇出选项:1:2、1:3、1:4、1:6 和 1:8。

该系列所有器件均具有相同的高性能特性,如低附加抖动、低偏斜和宽工作温度范围。

LMK1C110x-Q1 支持同步输出使能控制 (1G),当 1G 为低电平时,输出切换为低电平状态。这些器件具有失效防护输入,可防止在没有输入信号的情况下输出发生振荡并允许在提供 VDD 之前输入信号。

LMK1C110x-Q1 系列具有汽车 1 级(–40°C 至 125°C)和 AEC-Q100 认证。

特性

• 高性能 1:2、1:3、1:4、1:6 和 1:8 LVCMOS 时钟缓

冲器

• 输出偏斜极低:– LMK1C1102-Q1、LMK1C1103-Q1 和

LMK1C1104-Q1

 • < 50ps– LMK1C1106-Q1 和 LMK1C1108-Q1

 • < 55ps

 • 极低的附加抖动:– LMK1C1102-Q1、LMK1C1103-Q1 和

LMK1C1104-Q1

 • VDD = 3.3V 时,典型值为 7.5fs

 • VDD = 2.5V 时,典型值为 10fs

 • VDD = 1.8V 时,典型值为 19.2fs– LMK1C1106-Q1 和 LMK1C1108-Q1

 • VDD = 3.3V 时,典型值为 12fs

 • VDD = 2.5V 时,典型值为 15fs

 • VDD = 1.8V 时,典型值为 28fs

 • 传播延迟极低,< 3ns

 • 同步输出使能

• 电源电压:3.3V、2.5V 或 1.8V– 在所有的电源电压下,容差输入为 3.3V– 失效防护输入

• fmax = 250MHz (3.3V)

 fmax = 200MHz(2.5V 和 1.8V)

• 汽车类 1 级(–40°C 至 125°C)

• 符合 AEC-Q100 标准

• 可采用:– 8、14 和 16 引脚 TSSOP 封装

应用

• 汽车

ADAS

信息娱乐系统与仪表组

雷达

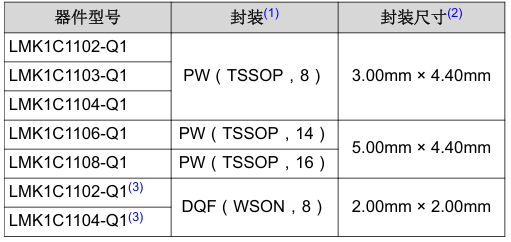

封装信息

TI预推出LMK1C1106-Q1汽车级 6 通道输出 LVCMOS 1.8V 缓冲器

免责声明:本文为转载文章,转载此文目的在于传递更多电子元器件行业信息,版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题,请联系小编进行删除。
