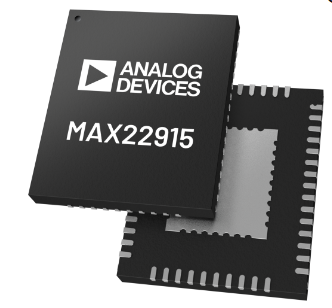

MAX22915是ADI(亚德诺)一款配备八个高压侧开关的工业输出设备。每个通道被指定为在125°C下处理高达1A（典型值）的连续电流，导通电阻为120mΩ（标准值）和250mΩ（最大值）。
MAX22915内置7位ADC，用于监测芯片温度、每通道输出电流或VDD电源电压。它支持连续或按需监测，并可选择平均多个ADC转换。MAX22915提供灵活的配置和全局诊断，包括欠压警告、热状态报告和通信错误。
每个通道都配备了过载、过电流和对VDD短路检测，以及开路检测，当开关以高达131Hz的频率打开、关闭或切换时，可以检测到开路故障情况。此外，这些诊断增强了对IEC 61000-4-4 EFT和IEC 61000-4-6传导射频的免疫力。
SPI接口有一个内置的芯片寻址解码器，它允许使用公共芯片选择（CS）与两个MAX22915通信。16-LED驱动器矩阵提供每通道故障和状态的指示。内部有源夹具允许快速关闭电感负载。集成ESD和浪涌保护只需要VDD上的单个TVS。MAX22915采用紧凑的50引脚6mm×7mm倒装芯片QFN封装。
具备的特性：
具有广泛诊断功能的稳健性
7位ADC，用于监测芯片温度、每通道输出电流或VDD电源电压
每通道断线检测，开关打开、关闭或切换频率高达131Hz
每通道过载、过电流和VDD短路故障检测
SPI接口上的CRC错误检查
SPI和SYNCH引脚上的看门狗定时器
热停堆保护和可调热报警报告
65V绝对最大供电范围
用于快速感应负载退磁的内部夹具
电源电压UVLO警告
失去VDD或GND保护
±8kV触点和±15kV气隙下的集成IEC 61000-4-2 ESD保护
使用VDD上的单个TVS在±1kV/42Ω下进行集成IEC 61000-4-5浪涌保护
通过高达131Hz的开关打开、关闭或切换，增强了每通道诊断的EFT和RF传导抗扰性
−40°C至+125°C工作温度范围
降低功耗和散热
1A（典型值）、1.3A（最大值）时的有效电流限制
5mA（典型）电源电流
+125°C时的最大导通电阻为250mΩ
灵活性和节省空间
可选VM_电源电压监测
可选择的开路检测阈值
可选输出电流测量满标度范围
SYNCH输入用于同时更新OUT_
16个故障和状态LED的LED驱动器矩阵，由24V、5V或3.3V供电
2.5V至5.5V的灵活逻辑电源电压
可寻址SPI降低隔离成本
紧凑型6mm×7mm FCQFN封装
