现代射频系统和设备中有许多射频连接。在设计射频设备或系统时，通常会非常注重选择和评估各种射频仪器。有时被忽视但同样重要的是射频互连：连接器、电缆、适配器、电路板及其他组件，这些元件将信号从一个射频仪器传递到另一个射频仪器。
接下来，应进行彻底且定期的目视检查和必要清洁。建议用100%异丙醇清洁。任何损坏或磨损的连接器都应丢弃。
连接器应定期使用高质量、校准过的连接器规格套件进行测量。量规测量中心销相对于连接器接合面的深度，确保正确配合并防止机械损伤。
有些连接器，如APC-7、BNC、TNC和一些N型连接器，只能用手拧紧。然而，其他型号如SMA、3.5毫米、2.92毫米、2.4毫米、1.85毫米和1.0毫米，设计为用扭矩扳手固定，提供稳定且可重复的连接，同时避免损坏连接器。
连接器的正确配合
如何正确对接射频连接，以最大限度地减少磨损并防止损坏，同时提高重复性和准确性。以下示例使用SMA射频连接器，这在许多射频电缆中很常见。所有射频精密连接器都采用类似方法。
首先，确认你的扭矩扳手已校准到合适的扭矩。如果没有校准过的扭矩扳手，可以通过手指拧紧连接螺母，直到找到一个。切勿用普通通用扳手拧紧射频连接，因为过度拧紧有重大风险，可能导致连接器永久性损坏。
要正确拧紧射频连接：

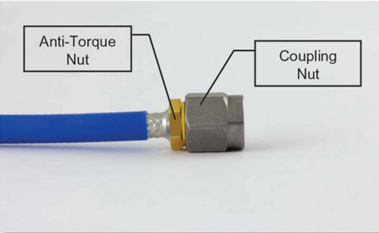

如图1所示，电缆连接器包含一个可旋转以固定连接器的联结螺母，以及一个固定的防扭矩螺母，以防止连接时电缆扭转。
图1：3.5毫米射频连接器的联结螺母和防扭矩螺母

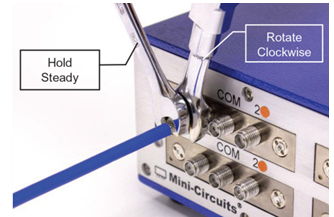

正确拧紧钢索，使用标准1/4英寸开口扳手加固防扭矩螺母。接着，使用5/16英寸开口扭矩扳手顺时针旋转联结螺母，如图2所示，拧紧电缆连接器。
图2：正确拧紧射频连接
要注意的是，尤其是用手指拧紧连接时，倾向于握紧联结螺母，同时转动连接在电缆上的防扭矩螺母。这会导致中心针在连接器连接时在中心夹圈内旋转。由此产生的机械摩擦会削减中心销的镀层，导致过早磨损、性能下降以及连接器内的杂质滞留。这在图3所示的N型连接器中表现得很明显。
图3：反复不当接合导致的杂质

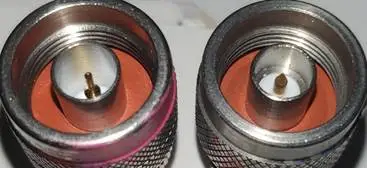

此外，虽然绝大多数连接器是50欧姆阻抗，但75欧姆阻抗连接器也很常见。这两个连接系列外观可能非常相似。不过它们不能互换，连接起来会造成严重的连接器损坏。图4展示了这一点。请注意50欧姆和75欧姆N型连接器中心针脚直径的差异。
左边为75ohm，右边为50ohm
图4：N型50ohm和75ohm连接器。注意中心销直径的差异
总体而言，射频连接的处理以及建立适当安全连接的过程，与系统中仪器和组件的性能同等重要。将连接器护理和最佳射频操作纳入测量流程，将确保射频结果质量高且一致。
以下是关于Mini-Circuits的适配器部分型号，可供参考。
DINMR-DINM+
DINFR-DINM+
DINFR-DINF+
DINM-DINM+
DINF-DINM+
DINF-DINF+
DINM-NM+
DINM-NF+
DINF-NM+
DINF-NF+
WR12-10+
WR10-10+
WR15-185R+
24MR-35M+
24MR-35F+
24FR-35M+
24FR-35F+
KMR-35M+
KMR-35F+
KFR-35M+
