TDK推出了EP21系列平线双节流圈

2026/7/24 11:17:31
浏览次数: 2

TDK公司推出了EP21系列的平线双节流圈。这些元件设计用于共模EMI滤波，采用SMD格式，尺寸仅为23.8 x 17.7毫米，高度范围为21.6至22.3毫米。为了减少板材空间，这些部件采用了底盘终端设计。它们可以作为共模扼流圈，应用于如直流-直流转换器或其他低压EMC保护电路。其四针设计提升了机械可靠性。

TDK推出了EP21系列平线双节流圈

它们可以承受48伏（交流）或80伏（直流）的额定电压，以及20.3至35A的额定电流，而不会降额到+70°C。 但如果温度超过+70°C，则需要降额。直流电阻最低为0.44 mΩ，额定电感范围为160至640 μH，平均杂散电感低至200 nH。根据类型不同，最大阻抗出现在500 kHz到3 MHz之间的频率。

EP21系列主要特点与优势

高额定电流

高额定电感

低直流电阻

MnZn 铁氧体

平线绕组

表面贴装技术

由于底盘端接，体积紧凑

EP21系列主要应用

直流-直流转换器中的共模扼流圈

低压电磁相容保护

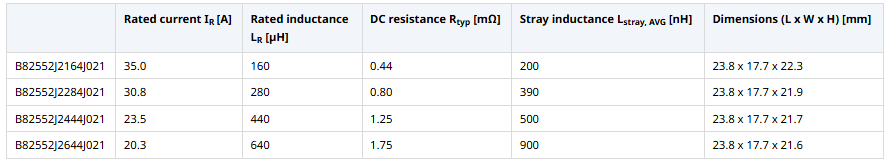

EP21系列型号相关参数信息

TDK推出了EP21系列平线双节流圈

免责声明：本文为转载文章，转载此文目的在于传递更多电子元器件行业信息，版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题，请联系小编进行删除。
