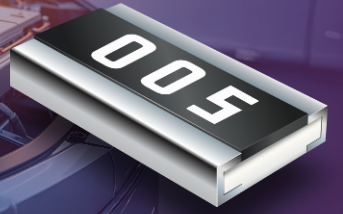

Bourns宣布发布CFG-A系列宽端子金属箔电流感应电阻，提供0508和0612两种规格。额定功率最高为2瓦，电阻范围为1–30 mΩ，CFG-A系列符合AEC-Q200标准，设计用于汽车电力电子、电机驱动及其他需要精确、热稳定电流测量的高可靠性应用。
汽车电气化——涵盖12伏到48伏轻度混合动力架构及更高范围——在同时压缩可用电路板空间的同时，提高了电流感测精度的要求。OEM厂商正将AEC-Q200认证的被动元件列为标准，紧凑型ECU和电源模块的设计者面临着在不扩大PCB占地的情况下管理热点的压力日益增加。CFG-A系列通过其金属箔感应元件、宽端子结构和汽车级认证直接满足这些需求。 与传统厚膜电流感应电阻相比，CFG-A的金属箔元件在持续负载下提供了更低的TCR和更好的稳定性。宽端子几何降低了电阻元件到PCB的热阻，减少局部加热并改善长期漂移性能——在产品生命周期内稳定电流测量的应用中具有可测量优势。
设计特征与关键能力
金属箔感应元件——提供低电阻值、优异稳定性和低漂移，适合精密电流测量
宽端子结构——通过将热量分散到更大的焊盘面积，降低热阻和机械应力，提升功率承受能力和板级可靠性
符合AEC-Q200标准——符合汽车可靠性标准，包括高温暴露、热循环（1000次循环）、偏置湿度（1000小时）和工作寿命（70°C下1000小时），电阻变化≤±1%
低TCR——≥5 mΩ（依赖型号）可降至±50 ppm/°C，保持-55°C至+155°C工作区间的测量精度
功率额定功率最高可达2瓦——0612英尺，额定功率为2瓦，温度为70°C;0508 额定功率可达 1.5 瓦，使得在空间受限设计中实现更高的电流感测或减少并联计数
宽范围——1 - 10 mΩ（CFG0508A）和1 - 30 mΩ（CFG0612A），公差±1%和±5%，在电源、电机驱动和输入放大器应用中提供设计灵活性
湿度敏感度等级1——焊接回流，峰值可达260°C
应用
汽车电池管理与动力总成电流感测
48伏轻度混合动力和电动动力电子设备
能源与储能电池管理系统（BMS）
电机驱动与变频驱动
直流-直流转换器和开关电源
输入放大器与精密电流测量电路
