Qorvo 推出 ACT82120 电源管理IC，集成LDOS

2026/9/23 9:51:50
浏览次数: 19

Qorvo推出ACT82120电源管理IC，该芯片在单一高度集成的PMIC中，提供了为便携式电子设备优化的完整单单元充电生态系统。该集成电路结合了1.5A的JETA切换电池充电器、集成的VBAT控制MOSFET、两个低IQLDO、按键输入和四个25毫安LED驱动器。

通过充电方案的全可编程性（包括预充电电流、快充电流、终端电流、充电电压和电池温度保护）实现了设计灵活性。此外，实时调整充电配置文件，允许通过与外部MCU或处理器通信实现微调的多回路充电方案。支持无线充电和通过USB-C的有线充电，并智能选择选项，增强了PMIC的灵活性，以满足多种应用需求。

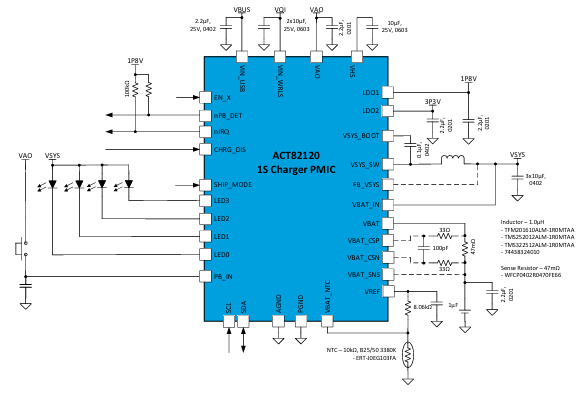

Qorvo 推出 ACT82120 电源管理IC，集成LDOS

按键输入和四通道LED驱动器的组合，使终端用户能够进行基本交互，无需微控制器通信。车载所有可编程设置的NVM存储，使系统在启动时能够完全运行，几乎无需外部通信。通过I2C总线的通信允许在设计过程中配置PMIC，并在终端应用中即时与微控制器通信。小型机型WLCSP和少量外部组件保持整体解决方案紧凑。

主要特性

双充电输入支持，支持独立输入电流限制

4V至5.75V USB充电输入范围

4V到13V无线充电输入范围”

“高度集成的PMIC与：

符合JEITA标准，1.5A开关降压充电器

2个低400nA智能化LDO

4通道LED驱动”

充电器输入端的23V阻断保护

集成充电器VBAT FET

用于3个LED动画序列的集成易发性存储器

按键输入，具短、中、长按检测

支持超低功耗运输模式

可编程温度阈值

实时调整充电模式以支持多步电池充电

内置ADC配备6个遥测通道

典型应用

耳机充电盒

物联网设备

便携式单电池供电电子产品

智能眼镜充电盒

医疗穿戴设备

免责声明：本文为转载文章，转载此文目的在于传递更多电子元器件行业信息，版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题，请联系小编进行删除。
