随着射频系统变得更小且更密集地集成，设计师面临着一个熟悉的工程挑战。特别是，必须在不牺牲原始设计成功电气性能的前提下缩小元件尺寸。
Mini-Circuits通过新一代陶瓷谐振带通滤波器解决了这一权衡。这种方法通过将滤波器尺寸减少约45%到60%，同时提升射频特性，从而使射频滤波器受益。
新的CBP2系列代表了对既有Mini-Circuits陶瓷谐振滤波器的重新设计，而不仅仅是重新包装现有器件。滤波器设计、调谐和制造技术的进步使滤波器能够更高效地利用可用体积，同时保持并在关键领域提升射频性能。
最终，这一系列面向PCB面积、系统体积和滤波性能都极为重要的应用，包括国防和军用电子、航空、航空无线电导航、测试与测量、蓝牙和局域网系统。
例如，CBP2-2250CC+，这是一种2000至2500 MHz的带通滤波器，作为CBP-2250A+的下一代版本开发。新滤网的尺寸仅为0.6×0.5×0.12英寸，而1.04×0.55×0.185英寸。针对之前的产品。
CBP2-2250CC+ 的典型插入损耗为1.2 dB，回波损耗为16 dB。其紧凑的尺寸和宽带滤波性能相结合，适合国防和军事电子、航空以及测试测量系统。

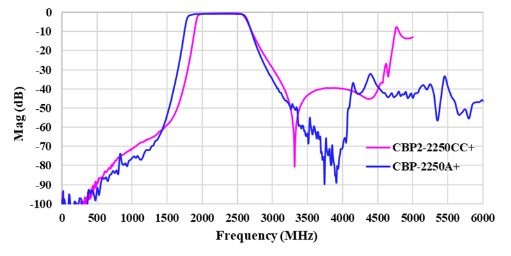

宽带响应表明，微型化并非仅仅通过接受拒绝性能降低就能实现。CBP2-2250CC+保持明确的2-2.5 GHz通带，同时在工作频段外表现出良好的衰减。
第二个例子CBP2-2400CC+覆盖2200至2600 MHz，典型插入损耗仅为1.1 dB，回波损耗为16 dB。它使用相同的0.6×0.5×0.12英寸。该套件旨在应用于测试与测量、蓝牙和局域网设备等应用。
尺寸缩小在CBP2-1350CR+中尤为明显。该滤波器设计用于1300至1400 MHz的通带，尺寸仅为0.39×0.47×0.11英寸，而0.75×0.75×0.21英寸。用于CBP-1350C+，它将取代该机型。
尽管有此降低，新设计仍提供典型的插入损耗1.2 dB和典型的抑制55 dB。应用包括航空无线电导航以及国防和军事系统，在这些领域，强力拒绝不需要的信号至关重要。

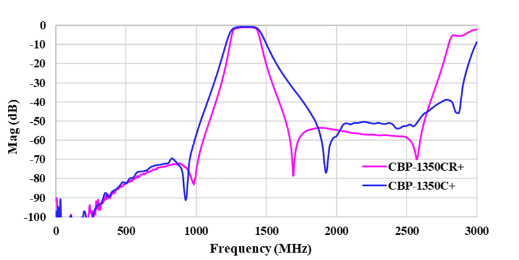

响应比较展示了新系列设计理念：利用微型化作为改进滤波器的机会，而不仅仅是缩小它。CBP2-1350CR+ 具有明确定义的通带，且在预期频段之外有显著衰减。Mini-Circuits 正在将相同的架构应用于更多频率范围。CBP2-1630CS+ 覆盖 1500 至 1760 MHz 频段，典型插入损耗为 1.2 dB，典型抑制为 50 dB。CBP2-1820CS+ 的覆盖范围从 1680 MHz 扩展到 1960 MHz，典型插入损耗为 1.3 dB，典型的抑制为 50 dB。两者的尺寸均为0.58×0.45×0.12英寸，较1.05×0.875×0.24英寸大幅减少。分别是其上一代型号CBP-1630F+和CBP-1820F+的包装。
