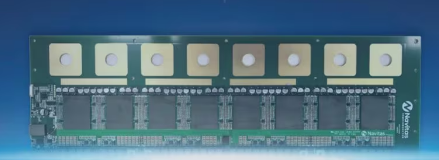

随着人工智能数据中心规模扩大以支持高功率GPU集群，行业正向800伏直流机架电源架构转变，以提升分配效率、提升功率密度并支持下一代服务器设计。为加速这一转型，Microchip和Navitas合作开发了适用于AI数据中心机架电源应用的800V直流转6伏直流参考设计。
该平台将Microchip的数字电源控制和安全技术与Navitas的氮™化镓（GaN）电源设备结合起来，为开发者提供了实现与开放计算项目（OCP）800V直流标准一致高效电力转换的实用路径。该解决方案配备了参考硬件、软件和设计文档，有助于降低设计风险，缩短开发周期，加速下一代AI基础设施的部署。
参考平台的核心是Microchip的dsPIC33AK数字信号控制器（DSC）和TA100加密认证™安全集成电路，配合Navitas的GaNFast FIELD。dsPIC33AK为高频、高效直流/直流转换提供确定性数字功率控制，而TA100则帮助建立硬件信任根，用于认证、安全启动和受保护的固件更新。这些技术共同构成了连接OCP电源设计所需的精密控制和安全基础。dsPIC33AK256MPS306系列由一个200 MHz的32位核心驱动，配备双精度浮点单元（FPU）、78 ps高分辨率脉宽调制器（PWM）以及多个12位模拟转数字转换器（ADC），最高可达40 MSPS。这些设备包含对商业国家安全算法（CNSA）Suite 2.0推荐的后量子密码算法的库支持，以及用于连接实时控制设计的硬件加速加密函数。
该PDB由16×NV6034、650 V、17 mΩ GaNFast FET在主侧以叠加半桥拓扑供电。DFN8×8双侧冷却封装通过降低热阻，进一步提升氮化镓的性能优势，实现更高的连续功率运行同时保持效率。PDB目标是在1 MHz切换频率下，满载时实现高达96%的峰值效率，实现2100 W/in³的功率密度。
其超低身设计使GPU板高度高度集成，最大化瞬态性能并提升功率分配效率。Navitas的系统级方法有助于将氮化镓技术的进展转化为效率、功率密度、瞬态性能和总拥有成本的可衡量提升。800V直流电直接转换为6V直流电，将800V直流转50V直流和50V直流转6V直流转换阶段合并为一个转换器，实现更高的端到端效率。
硬件安全通过Microchip的TA100 CryptoAuthentication IC集成，使开发者无需从零实现这些功能即可建立可信的系统认证和保护基础。TA100 设备支持代码认证，包括安全启动、消息认证码（MAC）生成、可信固件更新、多种密钥管理协议（包括传输层安全（TLS）以及其他基于信任根的操作。
Microchip和Navitas参考设计为开发高压、高功率、紧凑型机架电源系统提供了平台，用于AI数据中心。
