英飞凌推出650V TRENCHSTOP 5 EasyPACK 3B三电平功率模块

2022/2/9 14:09:02

浏览次数: 40

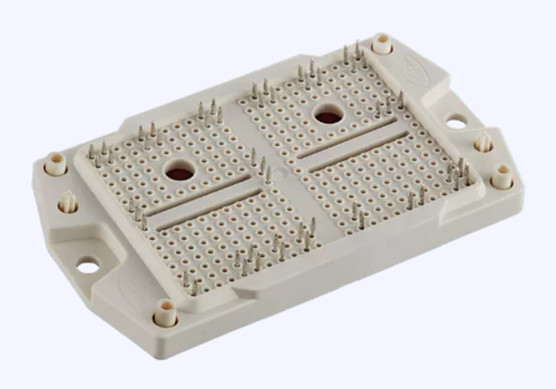

采用650V TRENCHSTOP? 5 IGBT的EasyPACK? 3B三电平功率模块，目标应用为1000VDC光伏逆变器。这次推出两个型号，分别为单相NPC1桥臂F3L400R07W3S5_B59和三相NPC1桥臂FS3L100R07W3S5_B11，目标功率为150kW@Vac=480V和40kW。

光伏应用可以从650V TRENCHSTOP? 5 IGBT卓越的芯片性能和EasyPACK? 3B封装技术受益，模块具有全无功输出能力。

产品特点

● 650V TRENCHSTOP? 5

● S5芯片优化开关损耗和软关断特性；L芯片5优化Vce,sat

● NPC1外管T1/T4采用TRENCHSTOP? 5 S5芯片；内管T2/T3采用TRENCHSTOP? 5 L5

● 带有PressFIT压接式EasyPACK? 3B封装

应用价值

● 表现出色

● 光伏逆变器无功功率能力cos φ=0.8

● 最大99%的效率

● 单相NPC1模块的输出功率>100kVA，三相NPC1模块，功率~40 kVA

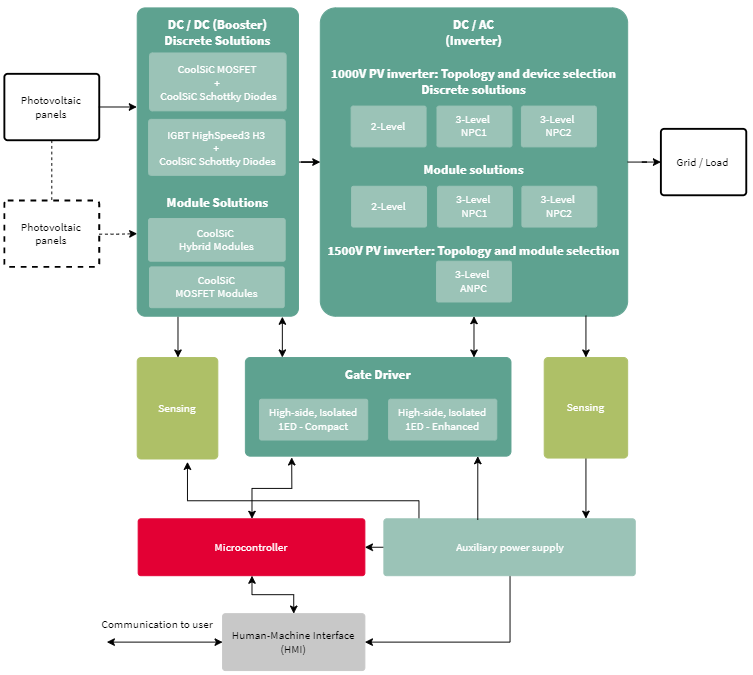

组串逆变器框图

英飞凌推出650V TRENCHSTOP 5 EasyPACK 3B三电平功率模块
