iMOTION?模块化应用设计套件（MADK）系列中，新推出的iMOTION?驱动器（带电机控制器和功率器件驱动器），其带先进的运动控制引擎（MCE），能够实现最先进的无传感器（FOC），而不再需要编程。

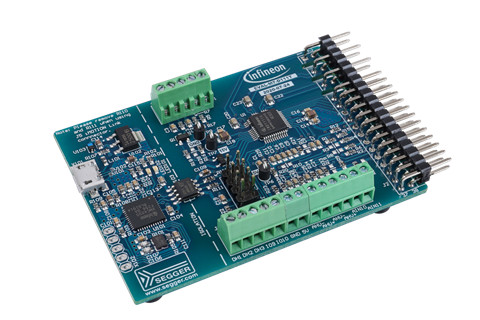

EVAL-M7-D111T是用于iMOTION?模块化应用设计套件（MADK）平台的控制板。它采用IMD111T-6F040 iMOTION? Driver，即iMOTION?驱动器（带电机控制器和功率器件驱动器），该驱动器带先进的运动控制引擎（MCE），能够实现最先进的无传感器（FOC），而不再需要编程。
IMD111T-6F040是iMOTION? IMD110系列的一部分。它将iMOTION?电机控制与一个三相栅驱动器结合起来，用于控制PMSM（BLDC）电机的控制。
该控制板与越来越多带M7接口的iMOTION? MADK功率板一起，形成了各种不同电压和功率的三相变频器方案。
产品特点
● 经过大量实际系统产品验证的运动控制引擎（MCE）
● 单一Shunt电流采样或桥臂电流采样，无传感器FOC控制
● 电隔离的板载调试接口
● 集成保护功能
● 类似于小型虚拟机的集成脚本引擎
应用价值
● 使用MCEWizard和MCEDesigner工具轻松实现电机参数设置和调整
● 快速上市——电机控制功能不需要编程
● 各种不同电压和功率iMOTION? MADK功率板，M7平台接口
● 高度灵活性电机控制系统功能配置和控制精调
应用领域
● 电机控制和驱动
● 电动工具
● 压缩机驱动
● 住宅空调——电机、系统控制和监测
● 洗衣机和烘干机电机控制——更安静的系统

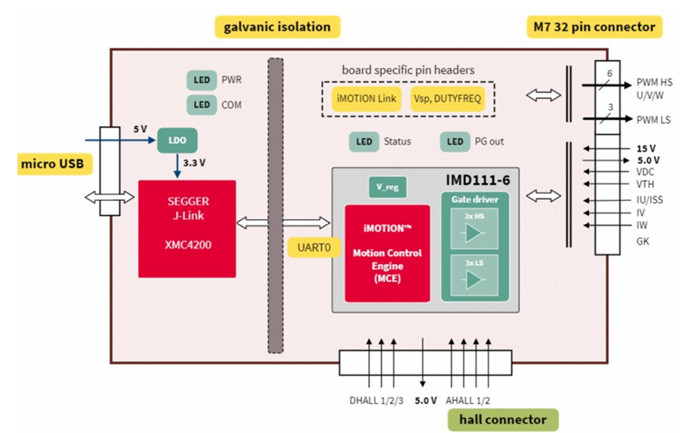

原理框图
评估板

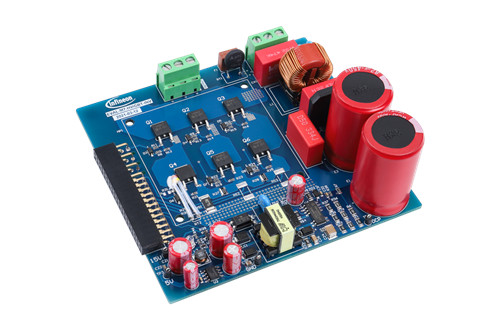

lowres-EVAL-M7-HVIGBT-INV

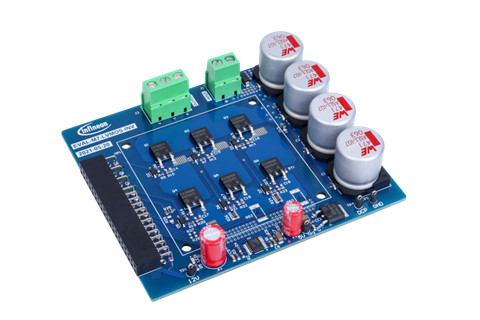

lowres-EVAL-M7-LVMOS-INV
