ADI CN0534 LNA接收器参考设计助力5.8GHz ISM应用

2022/4/15 11:28:54
浏览次数: 5

    2022年4月15日 – 提供超丰富半导体和电子元器件的业界知名新品引入 (NPI) 分销商兆亿微波商城即日起备货Analog Devices的CN0534 5.8 GHz低噪声放大器 (LNA) 接收器参考设计。该电路尺寸小巧，能提供高增益、可靠的过功率监测和保护功能，对于面临信号强度低或覆盖范围小的5.8 GHz ISM频段应用来说，这是一项附加优势。

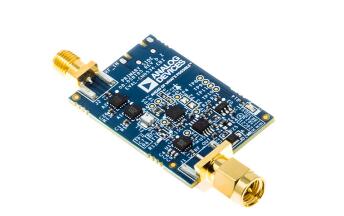

ADI CN0534 LNA接收器参考设计助力5.8GHz ISM应用


    兆亿微波商城备货的Analog Devices CN0534 LNA接收器参考设计是一种高性能射频接收器系统，增益为+23 dB，优化后可在5.8 GHz的中心频率下工作。其输入未经滤波，保持2 dB的噪声系数，但输出端配有带通滤波器，会衰减带外干扰。


    CN0534电路包括一个高速过功率检测器和开关，用于保护连接到接收器系统的下游敏感设备。当射频功率水平下降到可接受范围内时，接收器系统自动恢复正常工作。射频输入和输出为标准SMA连接器，整个设计由一个微型USB连接器供电。
在线留言询价
