AOZ1390DI具有限功率（LPS）功能。对于多端口 ORing 或并行电源应用，AOZ1390DI 的 LPSB 引脚可以连接到其他端口上的一个或多个AOZ1390DI 设备的 DISB 引脚。此 LPS 功能用作看门狗，当同一系统中的另一个端口出现故障或损坏时禁用该端口。这样做可以防止过多的功率从其他故障或损坏的端口流过设备，因此，AOZ1390是多端口 Type-C 电源传输 (PD) 应用的理想选择。

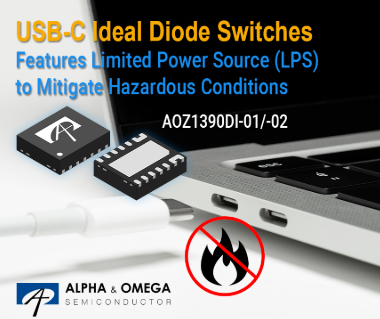

日前，集设计研发、生产和全球销售一体的著名功率半导体及芯片解决方案供应商Alpha and Omega Semiconductor Limited推出其AOZ1390DI-01和AOZ1390DI-02理想二极管保护开关。新器件特别适合高达100W的多端口Type-C PD 3.0灌电流应用，例如高性能笔记本电脑、显示器、扩展坞和其他Type-C端口应用。
AOZ1390DI 旨在提高 USB Type-C 的效率和安全性，具有限功率 (LPS) 功能。对于多端口 ORing 或并行电源应用，AOZ1390DI 的 LPSB 引脚可以连接到其他端口上的一个或多个AOZ1390DI设备的 DISB 引脚。此 LPS 功能用作看门狗，当同一系统中的另一个端口出现故障或损坏时禁用该端口。这样做可以防止过多的功率从其他故障或损坏的端口流过设备，因此，AOZ1390 是多端口 Type-C 电源传输 (PD) 应用的理想选择。
与分立式器件方案相比，AOZ1390DI可大幅降低压降和功率损耗，通过理想二极管实现真正的反向电流阻断 (IDTRCB) 保护，可防止从 VOUT 到 VIN 的不良反向电流。此外，集成的背对背 MOSFET 提供业界最低的导通电阻和最高的安全工作区（SOA），可安全处理 VOUT 上的高电流和各种输出电容。AOZ1390DI 的输入工作电压范围在 3.3V 至 23V 之间，VIN 和 VOUT 端子的额定绝对最大值均为 30V，能够支持高达 8A 的开关电流。内部软启动电路可控制高电容负载的浪涌电流，外部电容器可调节启动斜率。此外，它还具有丰富的保护功能，包括输入欠压锁定 (UVLO) 和输入过压保护 (OVP)。FLTB 引脚标记热关断保护 (TSD)、短路保护 (SCP) 和过压故障。
“借助我们的 AOZ1390DI 理想二极管保护开关，设计人员可以实现简单、高效、安全的 USB Type-C PD3.0 标准功率范围 (SPR) 电流传输应用，功率高达 100W。凭借其独特的限功率 (LPS) 功能，可以简化具有多个 Type C 端口的系统的可靠和安全设计。同时，AOS 的高 SOA、低 RDS(on) 沟槽背对背 MOSFET 可实现业界的低电阻，从而降低系统中的功耗并实现良好的散热设计”。
—— Starry Tsai
AOS PIC 产品线资深市场总监
技术亮点
典型导通电阻18mΩ
3.3 V 至 23 V 工作输入电压，VIN 和 VOUT 额定最大电压为 30 V。
理想二极管实现真正的反向电流阻断 (IDTRCB)
可从反向电流状态快速恢复
具有限功率(LPS)功能
可编程软启动、短路保护 (SCP)、VIN 放电
VIN 欠压锁定 (UVLO)、VIN 过压保护 (OVP)、热关断保护 (TSD)
IEC61000-4-5：VIN 55V，无电容
散热增强型封装DFN3.5x3-14L
来源：AOSemi
