QCU-55+功率分配器的规格参数、特性应用及尺寸图
2025/3/4 14:22:08
浏览次数:
7
Mini-Circuits的QCU-55+是一种微型低温共烧陶瓷（LTCC）双向90°功率分配器，通带为45-55MHz，支持各种应用。由于其坚固的单片结构，该模型在主线上提供了比理论3dB损耗高1.5 dB的典型平均插入损耗。它采用1812陶瓷外形，非常适合密集信号链PCB布局，可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。
规格参数
产品类型:Signal Conditioning
端接类型:SMD/SMT
系列:QCU
封装:Reel
商标:Mini-Circuits
安装:Board Mount
特性
典型插入损耗。1.5分贝
通带回波损耗，典型值。14分贝
小尺寸，1812表壳风格
功率处理：6.25 W
应用
军事应用
I&Q调制器
图像拒绝混合器

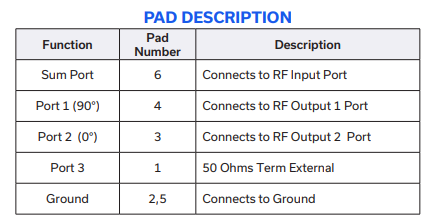

尺寸图
