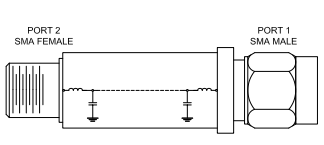

VLFG-700+低通滤波器的简述及特征说明

2025/10/13 13:59:54
浏览次数: 3

VLFG-700+是一款低通滤波器，通带DC至700 MHz，支持多种应用。由于其坚固的一体式结构，该型号在宽带上提供了1.3 dB的典型插入损耗。VLFG-700+具有低插入损耗和出色的功率处理能力。它可处理高达3.5 W的射频输入功率，并提供从-55°C到125°C的宽工作温度范围。

VLFG-700+低通滤波器的简述及特征说明

特征

低插入损耗，典型值1.3 dB。回波损耗，典型值15dB。

阻带抑制，典型值48 dB。

坚固的一体式结构

功率处理：3.5瓦

VLFG-700+低通滤波器的简述及特征说明

应用

VHF/UHF发射机/接收机

医疗传输

兆亿微波（北京）科技有限公司是一家专业电子元器件供应商，致力于为广大客户提供高质量、高性能的射频和微波芯片。作为一家专业的射频和微波器件的专业供应商，我们提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。如有产品型号的需求，可直接联系我们。
