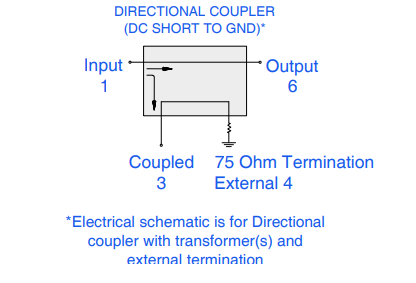

RDC14.5-182M75+表面贴装定向耦合器的定义及特征
2025/10/16 14:14:26
浏览次数:
11
Mini-Circuits的RDC14.5-182M75+表面贴装定向耦合器为5至1800 MHz的75Ω应用提供14.5 dB的耦合，具有低主线损耗和出色的耦合平坦度。该型号采用全焊接结构的芯线设计。
特征
低干线损耗0.9 dB典型值。
良好的回波损耗20dB，通常高达1800MHz
耦合平坦度高，典型值为±0.2 dB。
应用
有线电视/宽带
DOCSIS 4.0
在线留言询价
