LTC2642-16替代型号士模微CM7502数模芯片的定义及特征

2025/11/12 10:10:55
浏览次数: 5

CM7502是一款16位无缓冲电压输出数模转换器 (DAC) ，其支持XY2-100协议的数字逻辑设计，专门针对激光振镜控制器用户。CM7502采用2.7V至5.5V单电源供电，可在全温范围内保证输出电压的单调性。无缓冲器的设计，使得DAC具有极低的功耗，仅有120μA的静态电流，以及0.5LSB的低零码失调误差。

CM7502支持2V至VDD的基准电压输入范围。电压输出摆幅为0V至VREF。CM7502内部集成了精确匹配的电阻串，通过与片外精密运算放大器配合，可在 RFB上产生最大±VREF摆幅的双极性电压输出。

CM7502采用SPI/QSPI/MICROWIRE兼容型三线串行接口，能够以高达50MHz的时钟速率运行，并可直接与光耦合器相连，以满足特定应用的需求。上电时，复位电路将CM7502输出至中间电平。nCLR也可将 CM7502 输出至中间电平。

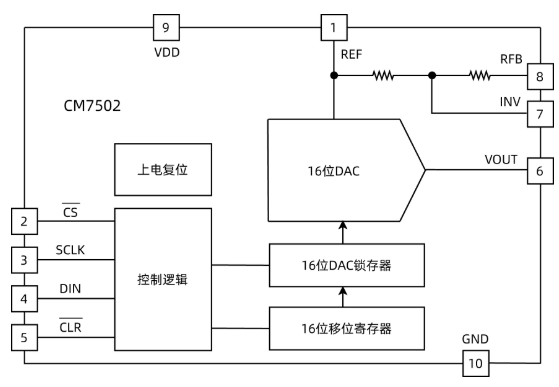

LTC2642-16替代型号士模微CM7502数模芯片的定义及特征

CM7502仅支持在双极性输出模式下工作。

特征

单电源供电：2.7V~5.5V

低电源电流：120μA

INL误差：±0.4LSB

低毛刺脉冲：0.5nV·s

短建立时间：1μs

全温范围内保证输出电压单调性

电压输出可直接驱动60kΩ负载

50MHz SPI/QSPI/MICROWIRE兼容型串行接口

上电复位将DAC输出至中间电平

nCLR异步复位管脚

补偿基准源电流

MSOP10 3mm×3mm、DFN10 3mm×3mm封装

应用

激光振镜控制器

高精度仪器仪表校准电路

过程控制和工业自动化

自动测试设备

精密信号源

如有型号及选型技术需求，可直接联系兆亿微波电子元器件采购商城。
