ADI(亚德诺)MAX1763x 系列是集成 MOSFET 的高效、高压同步降压型 DC-DC 转换器，输入电压范围 3 V 至 36 V。
MAX17636/MAX17638/MAX17639 分别可连续输出 6 A、8 A、10 A；MAX17639 峰值电流可达 12 A。
输出电压可调范围 0.6 V 至 0.9 × Vin，全范围内置补偿，无需外部补偿网络。
–40 °C 至 +150 °C 温度范围内，反馈电压调节精度 ±1.2 %。
控制方式
采用峰值电流模式控制：内部跨导误差放大器在内部节点产生积分误差电压，通过 PWM 比较器、高边电流检测放大器和斜坡补偿发生器共同设定占空比。
每个时钟上升沿高边 MOSFET 导通，直至达到所需占空比、最大占空比或触发峰值电流限制。
高边导通期间电感电流上升储能并向输出供电；剩余周期高边关断、低边导通，电感释放能量继续向输出供电。

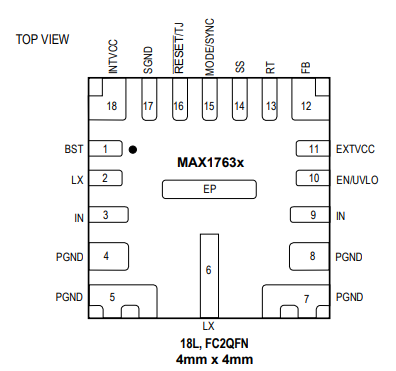

功能引脚
MODE/SYNC：可设定强制 PWM 或频率调制 (SFM) 模式，也可同步外部时钟。
EN/UVLO：可编程输入欠压锁定，控制转换器启停。
SS：软启动，抑制启动浪涌电流。
RESET/TJ：既可做电源好/复位指示，也可直接读取芯片结温，无需理论估算，提升电源可靠性。
时序特性
具有极低的最小导通时间与最小关断时间，在既定开关频率下仍能保持更宽的输入电压范围。
模式选择与外部时钟同步（MODE/SYNC）
MAX1763x 支持 PWM 与 SFM 两种工作模式，具体由 MODE/SYNC 引脚电平决定：
引脚接地（< V）：强制恒定频率 PWM 模式，所有负载下频率不变。
引脚浮空（> V）：轻载时自动进入 SFM（跳频）模式。
芯片支持“在线”模式切换：MODE/SYNC 状态改变后，等待 40 µs（典型值），再根据 40 µs 结束时的引脚电平正式切换模式。
外部时钟同步
两种模式下均可通过 MODE/SYNC 引脚将内部振荡器同步到外部时钟：
外部时钟频率须落在 1.1 × f ～ 1.4 × f 之间（f 为 RT 设定的原频率）。
若在 40 µs 内检测到 ≥8 个外部时钟上升沿，则芯片锁定 PWM 模式，并在 40 µs 结束时把内部频率切换到外部时钟频率。
外部时钟移除后，芯片继续以 RT 设定的频率再跑 40 µs PWM，随后根据 MODE/SYNC 引脚状态决定返回哪种模式。
外部时钟的高/低电平脉冲宽度均需 >100 ns。
PWM 模式（强制脉宽调制）
电感电流允许反向（连续导通）。全负载范围内频率恒定，适合对开关频率敏感的应用；但轻载效率低于 SFM 模式。
SFM 模式（跳频/省电模式）
轻载时电感电流断续工作：
当负载所需峰值电流 < I 且连续 32 个开关周期电感电流谷值为 0 时，自动进入 SFM。
高边 MOSFET 导通，电感电流升至 I 后关断；低边 MOSFET 续流，电流降到 0 时关闭，芯片进入高阻态。
输出电压因能量过剩略高于设定值；待其跌回设定值才开启下一周期，因此负载越轻，开关频率越低。
若连续 8 个周期、每周期高阻态持续时间 >7.5 µs，则从下一周期起进入“hibernate”休眠模式：高阻期间关闭大部分内部电路，静态电流最小。
当高阻态持续时间 <6.5 µs 时自动退出休眠。
SFM 轻载效率显著优于 PWM，但因开关频率降低，输出纹波较大；可通过调整输出电容获得所需的稳态纹波。
