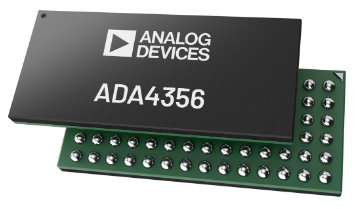

ADA4356 是一款低噪声、宽动态范围、电流输入模数转换器 (ADC) 微模块。为了在对尺寸有要求的应用中节省空间，ADA4356 包含了实现完整的电流到比特数据采集解决方案所需的所有有源和无源元件，并具有可编程的增益和滤波特性。
ADA4356 中的高速跨阻放大器 (TIA) 前端放大器支持 20ns 脉冲宽度，这使得 ToF 测量具有高空间分辨率，并且能够从大的输入信号中快速恢复过驱动状态。ADA4356 包含三个可选的 TIA 反馈电阻值，用于可编程 TIA 增益。
内部模拟低通滤波器提供 100MHz 或 1MHz 截止频率，以降低宽带噪声，并作为 ADC 输入的抗混叠滤波器。对于低带宽信号，1MHz 滤波器配置可提供额外的噪声抑制。
在 TIA 和滤波器模块之后，一个 14 位流水线 ADC 以 125MSPS 的速度转换模拟信号，并通过两条串行低电压差分信号 (LVDS) 数据通道输出数字化信号，每条通道的运行速率高达 1GBPS。数据时钟输出 (DCO) 的工作频率高达 500MHz，并支持双倍数据速率 (DDR) 操作。
特征
高性能、电流输入、数据采集微模块，包含
可编程增益跨阻放大器（PGTIA）
全差分放大器（FDA）
可编程模拟低通滤波器（LPF）
14 位 125MSPS ADC
三种可选增益
用于 ADC 的集成 1.8V LDO
小巧外形：12.00mm × 6.00mm BGA
由单个 3.3V 电源供电
PGTIA 可选增益，灵敏度为单个 20ns 脉冲
TZ = 133kΩ，250nA 至 10μA
TZ = 11kΩ，1μA 至 100μA
TZ = 4.54kΩ，10μA 至 300μA
可选的外部分流电路可实现高达 60mA 的电流检测
快速输入过载恢复
用于降噪和抗混叠滤波的模拟滤波器
可选的 1.0MHz 和 100MHz 低通滤波器带宽
低输入参考电流噪声：3.5nA RMS
TZ = 133kΩ，1MHz 模拟滤波器
14 位 ADC，采样率最高可达 125MSPS
串行 LVDS 数据输出
串行外设接口 (SPI) 控制
静止功率：546mW，启用 LDO
温度范围：−40°C 至 +85°C
