安世半导体PMEG3020EH的简述及特征

2025/12/1 11:05:55

浏览次数: 2

安世半导体PMEG3020EH是一款平面肖特基势垒整流器，带有用于应力保护的集成保护环，封装在小型SOD123F表面安装器件（SMD）塑料封装中。

特征

•正向电流：2A

•反向电压：30V

•超低正向电压

•小型扁平引线SMD塑料封装

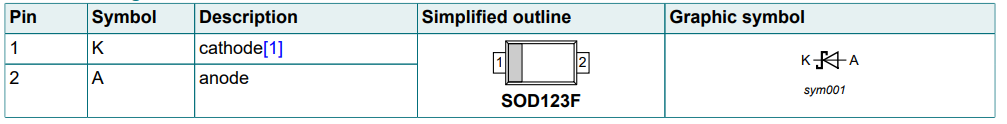

安世半导体PMEG3020EH的简述及特征

应用

•低压整流

•高效DC-DC转换

•开关电源

•反极性保护

•低功耗应用

如有型号采购及选型需求，可直接联系兆亿微波电子元器件采购商城。
