通过在非转换期间将 AD7940 置于掉电模式，可随吞吐速率降低而减小 ADC 的平均功耗。图 19 显示：吞吐速率越低，器件处于关断状态的时间越长，随时间平均的功耗相应下降。
举例：连续采样模式下，吞吐速率 10 kSPS，SCLK 2.5 MHz (VDD = 3.6 V)，并在两次转换之间进入掉电模式，则功耗计算如下：
正常工作时最大功耗 6.84 mW (VDD = 3.6 V)
从掉电状态唤醒需 1 µs，剩余转换时间 6.4 µs（16 个 SCLK 传输）
→ 每个转换周期内，AD7940 仅在 7.4 µs 内耗散 6.84 mW
10 kSPS 对应的周期为 100 µs，剩余 92.6 µs 器件处于掉电模式，此期间仅耗散 1.08 µW。
因此，每周期平均功耗为：
(7.4/100) × 6.84 mW + (92.6/100) × 1.08 µW ≈ 0.51 mW

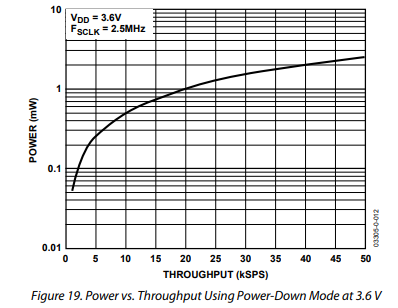

图 19 给出了在 3.6 V 供电、SCLK = 2.5 MHz 条件下，使用掉电模式时芯片功耗随吞吐速率变化的曲线。
