TPS92623-Q1三通道、汽车类高侧 LED 驱动器简述

2025/12/29 14:00:26
浏览次数: 1

TPS92623-Q1 三通道 LED 驱动器采用独特的热管理设计，可减少器件温升。TPS92623-Q1 是由汽车电池直接供电的线性驱动器，具有宽电压范围，每个通道可输出高达 150mA 的全电流负载。外部分流电阻器可用来共享输出电流并由驱动器驱动。该器件具有全面的诊断功能，包括 LED 开路、LED 接地短路和器件过热保护。

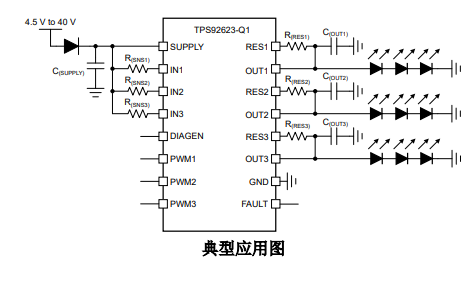

TPS92623-Q1三通道、汽车类高侧 LED 驱动器简述

TPS92623-Q1 的连带失效功能可与其他 LED 驱动器（如 TPS9261x-Q1、TPS9262x-Q1、TPS92630/8-Q1 和 TPS92830-Q1 器件）配合工作，从而满足不同的要求。

具备的特征

•AEC-Q100符合汽车应用标准：

•温度等级1：-40°C至125°C，TA

•宽输入电压范围：4.5V至40V

•外部分流电阻器的热共享

•故障模式下电源电流低

•三种高精度电流调节：

•每个通道高达150mA的电流输出

•在整个温度范围内精度为±5%

•通过电阻器独立设置电流

•独立的PWM引脚用于亮度控制

•低压差：

•最大压降：150mA时为600mV

•诊断和保护

•LED断路，具有自动恢复功能

•LED对地短路，自动恢复

•诊断启用，阈值可调

•故障总线可配置为任一故障——所有故障或仅故障通道关闭（N-1）

•热关机

常见应用

•车外尾灯：尾灯、中央高位刹车灯、侧标志灯

•车外小灯：门把手、盲点检测指示灯、充电口

•车内灯：顶灯、阅读灯

•通用 LED 驱动器应用

如有型号采购及选型需求,可直接联系兆亿微波电子元件商城。
