AD8314射频检波器波形类型对截距的影响

2025/12/30 11:03:37
浏览次数: 1

尽管 AD8314 的输入电平是以 dBm（相对于 1 mW 的分贝值）来标定的，但它本质上响应的是电压，而不是功率。这一特性带来的直接后果是：当输入信号的均方根（rms）功率相同，但波峰因数（crest factor）不同时，对数放大器的输出结果也会不同。

不同信号波形的影响表现为截距的有效值上下偏移。从图形上看，这相当于对数放大器传输函数在垂直方向上的平移。然而，对数斜率并不受影响。

例如，考虑 AD8314 分别输入一个未调制的正弦波和一个具有相同 rms 功率的单通道 CDMA 信号。在整个动态范围内，AD8314 的输出电压差异相当于 3.55 dB（70 mV）（CDMA 输入时的输出较低）。

AD8314射频检波器波形类型对截距的影响

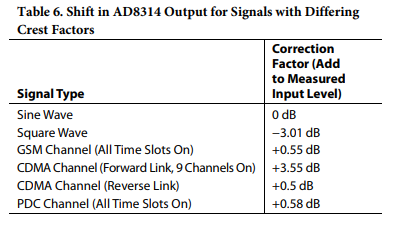

表 6 列出了在测量不同类型信号的 rms 信号强度时应施加的修正因子。以正弦波输入作为参考基准。例如，若要测量方波的 rms 功率，应从 AD8314 的输出电压中减去表中 dB 值所对应的 mV 电压（即 20 mV/dB × 3.01 dB）。

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
