为了要让 LTC1412 模数转换器（ADC）发挥最佳性能，必须使用带完整地平面的双层或多层 PCB，并遵循以下要点：
分区走线
数字与模拟信号线尽可能分开，尤其禁止任何数字线与模拟线长距离平行走线。
独立模拟地
在 ADC 下方及周边建立一块“模拟地”区域，与系统逻辑地分开。
把引脚 5（AGND）、引脚 19/14（DGND）、引脚 22（OGND）以及所有其它模拟地全部汇接到该单一“模拟接地点”。

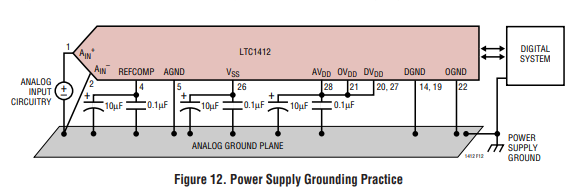

REFCOMP 退耦电容、DV<sub> 退耦电容也要接到这块模拟地平面（地面图见图 12）。
模拟地平面到电源的返回路径必须低阻抗。
数字地处理
数字电路的地只能接到数字电源公共端，不得与模拟地混用。
电源走线
模拟与数字电源引线都要低阻抗；引脚到退耦电容的连线尽量短而宽。
差分输入
LTC1412 为差分输入，可抑制共模噪声。An+ 与 An– 引线上的共模干扰会被输入 CMRR 抑制。
An– 可用作 An+ 的“地检测”；芯片采样并转换的是 An+ 与 An– 之间的差分电压。
因此 An+（引脚 1）和 An–（引脚 2）的引线尽量短；若无法缩短，则应将两条线并排走线，使耦合环境一致。
退耦电容选型与放置
V<sub> 与 REFCOMP 引脚各用 10 µF、低 ESR 的陶瓷电容退耦。
推荐：Murata GRM235Y5V106Z016 等贴片陶瓷，体积小、性能优。
也可用 10 µF 钽电容再并 0.1 µF 陶瓷电容。
所有退耦电容必须尽可能贴近对应引脚，连线短而宽。
示例布局

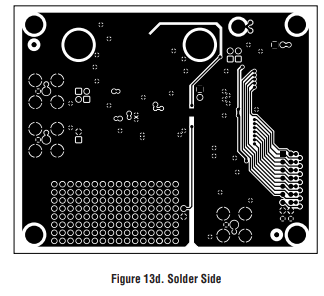

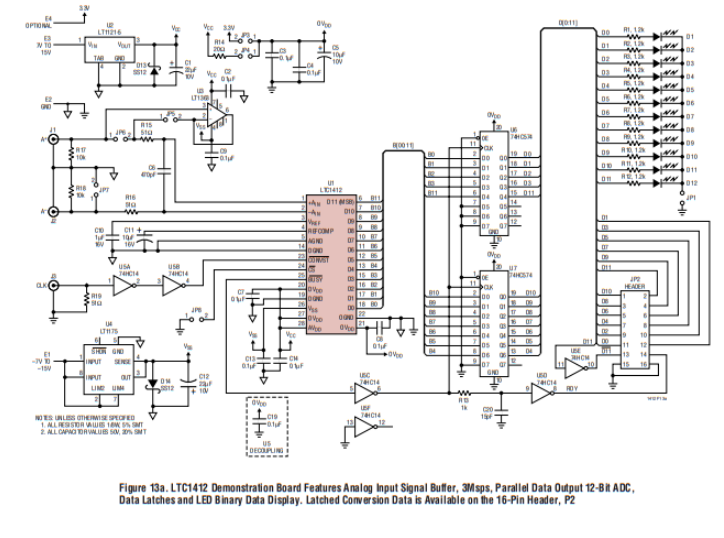

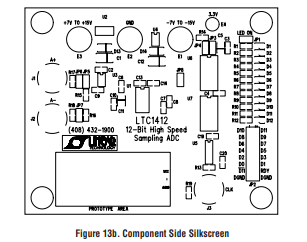

图 13a~13d 给出了评估板的原理图与双层板布局，演示了如何正确使用地平面与退耦电容。
