唤醒串行接口
若 Port A 持续 idle 时间达到 t_IDLE，SPI 或 isoSPI 端口都会进入低功耗 IDLE 状态。唤醒电路监测 41、42 引脚上的活动。
当 ISOMD = V⁻ 时，Port A 为 SPI 模式：CSB 或 SCK 上的活动即可唤醒。
当 ISOMD = VREG 时，Port A 为 isoSPI 模式：IPA–IMB 上出现差分活动才唤醒。
芯片将在 t_WAKE 或 t_READY（取决于核心当前状态）内把 isoSPI 状态切到 READY，完成唤醒。

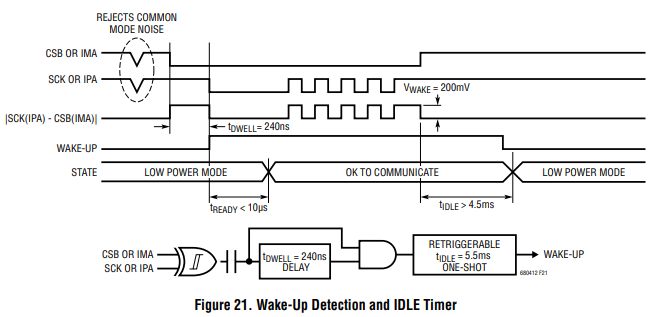

图 21 则给出等效电路与时序。
注意：共模信号无法唤醒；差分信号 SCK(IPA)–CSB(IMA) 需 ≥ 200 mV（V_WAKE）且持续 ≥ 240 ns（t_PWELL）才被识别为有效唤醒脉冲。
菊花链唤醒 —— 方法 1（自动脉冲）
LTC6804-1 自身 READY 后会在 Port B 发出一个长“+1”脉冲，下游器件依次被唤醒。
若堆叠 N 片，全部唤醒约需 N·t_WAKE 或 N·t_READY。
当 N 很大时，N·t_WAKE 可能 ≥ t_IDLE；此时主机可在等待 N·t_WAKE 后再发一次哑字节，并再等待 N·t_READY，确保所有器件进入 READY。
限制：仅当链上所有器件都处于 IDLE 时才可靠；若中间某片已处于 READY，将不转发唤醒脉冲，导致上方器件无法唤醒。这种情况在“刚 idle 不到 t_IDLE”时最易出现。
菊花链唤醒 —— 方法 2（手动脉冲）
不依赖内部唤醒脉冲，而是由主机主动发出足够长的 isoSPI traffic。
最简单做法：
连续发送一对长 isoSPI 脉冲（−1 → +1）给每片器件；
脉冲间隔 > t_READY（或 t_WAKE，视核心状态而定）且 < t_IDLE；
这样每片依次被唤醒并立即把下一脉冲传下去。
实现时，可反复 toggle 最底部 LTC6804-1（或 LTC6820）的 CSB 引脚来产生长脉冲，也可执行哑命令（如 RDCFG）自动生成所需脉冲。
优点：即使链中部分器件不在 IDLE 状态，也能保证全部唤醒。
数据链路层
LTC6804 的所有数据传输以“字节组”为单位，每字节 8 位，MSB 先出。整个命令序列期间 CSB 必须保持低电平，包括命令字节与后续数据字节之间。写命令时，数据在 CSB 的上升沿被锁存。
